Клеммники и клеммные колодки для соединения проводов

Скотч-лок

Соединительные муфты такого типа – разового использования. Применяются для проводов с малыми рабочими токами (телефонные линии либо провода для светодиодных светильников малой мощности).

Такие зажимные муфты осуществляют соединение путём врезного контакта. Проводки даже не нужно зачищать перед соединением. Прямо в изоляционном слое они вставляются в скотч-локи и обжимаются пассатижами. Пластина, у которой имеются режущие контакты, врезается в изоляционный слой, за счёт чего возникает соприкосновение между жилами.

Помимо того, что не требуется зачистка жил, скотч-локи обладают ещё рядом преимуществ:

• низкая стоимость;
• универсальность;
• не нужны специальные приспособления, обжим производится обыкновенными плоскогубцами;
• водонепроницаемость (внутри муфты есть гидрофобный гель, что защищает контактное соединение от влаги и коррозии).
• Если муфту скотч-лок необходимо заменить, она просто вырезается, а на её место монтируется новая.

Преимущества секционных подъемных ворот

Основные требования к клеммникам для соединения проводов

Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

• Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
• Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
• Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
• Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
• Информация об основных характеристиках устройства наносится на корпус изделия.

Принцип работы электрических колодок и их виды

Электрические колодки предназначены для надежного соединения проводников

Основой работы электрических соединительных колодок является принцип создания надежного контакта, получаемого за счет прижимных механизмов различного типа. При его обустройстве два коммутируемых проводника вставляются в контактные отверстия, имеющиеся с обеих сторон, а затем зажимаются в них.

Возможность обустройства контакта без непосредственного соприкосновения позволяет применять эти изделия для соединения электрических шин, изготавливаемых из разнородных металлов.

Широкий выбор предлагаемых отечественным рынком контактных соединителей объясняется разнообразием их исполнений, отличающихся по следующим признакам:

• материал, из которого изготовлен корпус;
• способ, используемый для создания надежного контакта;
• расположение клеммных креплений.

Материал корпуса

Колодки для проводов отличаются материалом, применяемым для их изготовления. Бывают керамическими или пластиковыми. Во втором случае в качестве материала корпуса используется полипропилен, полиамид, эбонит и карболит. Керамика в основном применяется при высокотемпературных режимах работы коммутируемых цепей и оборудования (в электронагревателях, например).

Способ крепления проводника

Клемма ножевого типа

В соответствии со способом крепления проводников и механизмом их фиксации различаются следующие виды клеммных колодок:

• барьерные или строительные соединители (их чаще всего называют винтовыми);
• фиксаторы зажимного типа, включая самозажимную разновидность;
• колодки линейного типа, состоящие их нескольких клемм, расположенных в один ряд;
• ножевые клеммники.

Соединительные колодки для электропроводки с винтами гарантируют качественный контакт при протекании в нагрузочных цепях токов, не превышающих расчетные значения. С их помощью при монтаже электросети подключают розетки, а также соединяют проводники во время их укладки в нишах или кабельных каналах. Надежность образующегося контакта в этом случае обеспечивается специальными винтовыми зажимами. Соединители этого типа не рекомендуется использовать при работе с алюминиевыми проводами.

Самозажимные колодки

Зажимные (или самозажимные) фиксаторы оснащены упругими пружинными клеммами. Для фиксации проводка достаточно зачистить его конец, а затем протолкнуть внутрь колодки до упора. Для извлечения вставленной жилы достаточно оттянуть имеющийся на клемме рычажок в сторону. В более продвинутых моделях предусмотрена функция автоматического зажима. Корпус таких фиксаторов изготовлен на основе полимеров, а в качестве контактов в них используются две латунные пластины.

Такие колодки удобно использовать в качестве переходного элемента в небольших распределительных коробках, где наладить надежное соединение порой бывает очень сложно. Для выполнения подключения проводник просто вставляется в клемму до упора, где самостоятельно фиксируется пружинным зажимом. Ножевые соединители традиционно применяются при обустройстве заземлений и занулений. При наличии на соединяемых проводах изоляции специально зачищать ее не нужно, поскольку при обжатии она счищается автоматически.

Расположение контактов

Линейная клеммная колодка

По расположению соединительных контактов известные коммутаторные колодки делятся на линейные (в виде последовательного ряда клемм) и проходные. Первые предназначаются для соединения однотипных проводников (земляных шин, например), объединяемых на одной полностью металлической линейке. Проходные изделия востребованы при организации линейного соединения проводов и при необходимости сращивания жил из разнородных металлов (медных и алюминиевых, например).

У другой разновидности таких соединителей клеммы разделены диэлектрическими перегородками из пластика. При необходимости от такой заготовки ножом отрезается нужное количество контактов.

Базовые характеристики

Высокая грядка как способ получения интенсивного урожая

Пусть это и весьма трудоёмкий поначалу процесс — постройка самого каркаса и полив грядок, но именно она позволит вам забыть о плохом климате и низкой урожайности.

Алюминиевые бочки и емкости подходящей формы — хороший и легкий в транспортировке материал для создания высоких грядок

Грядки, огражденные камнем

Высокая грядка всегда находится под лучами солнца, что способствует прогреванию слоя земли, поэтому её можно засаживать уже в апреле без боязни замерзания, а нижняя сетка предотвратит вторжение кротов и мышей. Не слишком широкий каркас (в пределах 150 см) позволит ухаживать за грядкой с двух сторон. Если разделить её на две полоски по 80 см шириной — можно даже своими руками сделать теплицу, проведя плёнку над обеими посадками. Стоит отметить, что именно высокие грядки дают самый ранний урожай сначала салатов, а потом привередливых овощей. Единственная проблема — более частый полив, так как вода не задерживается в такой земле подолгу.

Высокие грядки (фото 1)

Высокие грядки с душистыми травами можно попробовать выращивать и в городских условиях. Они же и станут частью декора (фото 2)

Несмотря на все трудности в начале, посадка оправдывает вложенные в неё усилия и долго служит, не принося особых хлопот, а грядка имеет красивый вид.

Вскапывание умной грядке для душистых трав нужно лишь один раз, перед высаживанием рассады. Дальше она требует минимум внимания и ухода

Умная грядка свободной форм

Скворечник

Какие документы нужны для открытия

В картографии

Резиновая краска для бетонного пола

Расположение контактов и назначение

Клеммные колодки используются для различных соединений проводов. Где-то надо только срастить провода, где-то устроить параллельное соединение, где-то подать одинаковый потенциал на большое количество проводников. В принципе, все можно сделать с колодкой любого типа, но есть и специальные.

Клеммные колодки могут быть рассчитаны на разное количество проводов. Минимально — два. Максимальное — 48, но можно найти и с большим числом выходов

Проходные

Проходными называют клеммные колодки, предназначенные для попарного сращивания проводов. Это самый распространенный вид и именно о нем мы все время и говорили. В корпусе запаяна контактная пластина, к которой с двух сторон подключаются проводники.

Как сделать параллельное подключение при помощи проходной клеммной колодки

При желании с их помощью можно организовать параллельное соединение. Для этого с одной стороны надо поставить перемычки, туда подать ту из жил, к которой надо подключить остальные.

Барьерный вид клеммника

Один из подвидов проходных клеммников — барьерные. Они также предназначены для сращивания проводов, но у них корпус сконструирован таким образом, чтобы исключить случайное соприкосновение расположенных рядом или напротив проводов.

Заземление и зануление

Отдельно выпускаются клеммные колодки зануления и заземления. Их еще называют шинами — легко отличить по внешнему виду. Это металлическая шина с винтовыми зажимами. Часто — на диэлектрических подставках, окрашенных в соответствующие цвета: заземление — в зеленый или желто-зеленый, нейтраль (ноль) в синий. На такую колодку подается соответствующий провод. Металлическая шина его «раздает». Так что далее любой подключенный к ней проводник также становится «нулевым» или «земляным».

Клеммные колодки заземления и зануления

Колодка заземления обычно не имеют корпуса, а только монтажные ножки. Но, при желании, можно найти не только с корпусом, но и с крышками. Количество точек подключения разное — от десятка до нескольких десятков.

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

• для монтажа не требуется опыта и инструментов;
• зачищенный конец провода фиксируется пружиной после вставления в паз;
• соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

• возможность использовать многократно;
• колодка состоит из множества частей;
• монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

• чувствительность к вибрации;
• не рекомендуется для алюминиевого кабеля;
• требуется регулярное обслуживание (затягивание винтов).

Ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

• ускоряется монтаж;
• компактные габариты;
• не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

Зажимы для ответвлений типа «орех»

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

Обзор производителей и стоимость

клемма WAGO

В настоящее время, торговые предприятия представляют обширный ассортимент клемм, которые отличаются по ценовой категории и материальной базе.

Наиболее популярны следующие фирмы-производители:

1. WAGO. На торговом рынке наиболее популярные, так как отличаются надежностью и хорошим качеством. Долгий период эксплуатации. Отличается высокой стоимостью. В процессе изготовления применяется качественный материал.
2. ABB. Широкий ценовой диапазон, который зависит от качества необходимой детали.

Клеммы имеют широкий ценовой спектр, который устанавливает фирма-производитель.

Например, фирмы WAGO и ABB в своем ассортименте имеют следующие варианты:

1. WAGO1+1 (для одножильного или многожильного проводника). Стоимость 12рублей.
2. WAGO 2 (одножильного или многожильного проводника). Стоимость 15 рублей.
3. WAGO 5 (предназначен для одножильного или многожильного проводника). Стоимость 30 рублей.
4. Клеммная колодка фирмы ABB 10/10 R Стоимость 126 рублей.
5. Клеммная колодка фирмы ABB 10/10 R Стоимость 115 рублей.
6. Клеммная колодка Navigator. Стоимость 134 рубля.

Прежде, чем выбрать клеммы, стоит обратить внимание на вид монтажных работ и качество изготовление. Это поможет избежать дефектов в процессе передачи электрической энергии по проводникам, что является гарантом длительного срока эксплуатации компонента

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

1. Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
2. Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
3. Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
4. Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Виды клемм

Пример 2. Использование клемм Wago для ремонта электропроводки

В следующем примере показано, как быстро отремонтировать электропроводку, поломанную топором в буквальном смысле. Человек пытался сам что-то скрутить, устроил в доме КЗ, а потом позвал меня:

Быстрый ремонт проводки к розетке. Вот что мы имеем на сегодняшний день (С)

Вот как я провёл оперативный ремонт электропроводки, используя соединительные клеммы Wago 773:

Быстрый ремонт проводки к розетке с помощью одноразовых клемм Ваго

Фаза замотана черной изолентой. Потом надо выключить электричество, аккуратно выдолбить место под новые соединения, и заштукатурить всё это безобразие. Места, где провода входят в клеммы, лучше перед этим заизолировать изолентой.

А как ставить розетку в такие подрозетники – подробно рассказано в моих статьях про то,  как надежно установить розетку  Здесь и Здесь. Прочитайте обязательно!

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Преимущества высоких грядок

По сравнению с обычными грядками у насыпных гораздо больше преимуществ:

огород можно разбить даже на участке, совершенно непригодном для земледелия;
перекопка и прополка огорода заменяются легким рыхлением почвы;
на ограниченном пространстве легче удалять сорняки;
высокую грядку легко смонтировать и так же легко разобрать;
между грядками можно выложить дорожки и ходить по ним в любую погоду;
растения быстрее созревают, что особенно важно для холодных регионов;
при обустройстве высокой грядки обеспечивается хороший дренаж;
культуры на грядках легко защитить от заморозков, накрыв брезентом или агроволокном.

Кроме того, огород из насыпных грядок может быть очень декоративным, поэтому разбить его можно рядом с домом.

Высокие грядки своими руками

Это интересно: Автополив своими руками — особенности разных типов орошения

Planar EP Touch

Величина участка в сотках

В 1954 году при Хрущеве вышло Постановление Совмина №1240, которое разрешало выделение земельных участков под различные нужды. Эта практика продолжилась при Брежневе. Знаменитые «6 соток» появились чуть позже — в 1966 году вышла инструкция о порядке отвода земель под индивидуальные нужды. В этом документе был прописан норматив: в черте города выделяли от 300 до 600 кв. м., вне города — от 700 до 1200 кв. м. Это решение должно было улучшить продовольственную ситуацию руками самих же граждан.

В период планирования было рассчитано, что плодов, полученных с пяти соток аграрного участка, достаточно для обеспечения овощами и фруктами семьи из четырёх человек. Шестая сотка отведена под строительство. Этой территории достаточно для того, чтобы расположить на ней жилое сооружение или несколько хозяйственных построек, посадить овощные грядки, яблони, груши, вишни.

Подбор матраса Онлайн

Desktop Monitors & Touch Screen Monitors

Как и чем надо соединять провода

Кроме клеммников электрики применяют разные способы соединения жил электрокабелей. Вот они:

• пайка – используется, когда есть уверенность, что участок соединения не будет нагреваться;
• сварка – отличный вариант, но требующий применения специального оборудования;
• опрессовка, где применяются специальные гильзы;
• болтовое соединение – обычно применяют, если необходимо соединить провода, изготовленные из разных металлов.

То есть получается, что, выбирая способ стыковки, необходимо учитывать несколько факторов. А именно:

• толщина жил кабеля;
• металл, из которого они изготовлены;
• условия эксплуатации стыка;
• количество соединяемых жил;
• вид изоляционного материала, используемого в кабельной продукции.

Конечно, не все электрики отказались от скрутки. Особенно, когда соединяются провода небольшого сечения. Их проще и быстрее скрутит пальцами и обмотать изолентой. Хотя уже во всех нормативных документах изоленту исключили из числа материалов, которые могут создать безопасные условия эксплуатации электрических сетей. Вместо нее рекомендуют применять термоусадочную трубку.

Термоусадочная трубка для изоляции соединения проводовИсточник setgroup.ru

Ее просто насаживают на место соединения и нагревают, к примеру, зажигалкой. Трубка нагревается, частично расплавляется и сжимает место стыка, изолируя его. Это не так быстро, как с изолентой, но в несколько раз надежнее.

Все выше обозначенные методы соединения проводов сложны, требуют наличия или специализированного оборудования, или какого-то инструмента. В этом плане клеммники и проще, и надежнее, и дешевле. Поэтому дальше будем разбирать только клеммные зажимы.

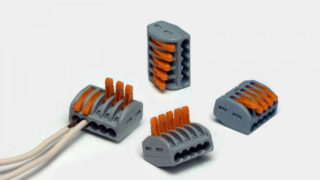

Эксплуатация клеммников Wago

Основное преимущество продукции Wago перед изделиями Legrand заключается в отсутствии необходимости регулярного обслуживания соединительных устройств. В пружинных конструкциях отсутствуют винтовые детали, а соединение получается надежным и пригодным для проводников различного диаметра.

Достоинства клеммников Ваго:

• Соединения обладают высокой устойчивостью к вибрациям.
• За счет постоянного давления пружины клеммника на проводники, происходит компенсация их деформации, а также поддержка постоянного уровня электрического сопротивления в местах соединений.
• Простота и удобство монтажа, при котором не требуется какой-либо специальный инструмент.
• Возможны многократные подключения и отключения многожильных проводов без повреждений токоведущих жил.
• Параметры токоведущей шины могут быть легко измерены специальным инструментом.

Количество клемм в корпусе разных моделей Wago варьируется в пределах 2-8 штук. В них могут подключаться проводники, диаметром от 0,5 до 4 мм2. Такие клеммники Ваго для соединения проводов работают при номинальном напряжении 220 В и максимальной силе тока в 32 А, в соответствии со стандартными характеристиками бытовых электрических сетей квартир и частных домов.

Клеммы для соединения проводов – назначение, разновидности и особенности применения

Соединение проводов: как соединить между собой провода, какие бывают клеммники, варианты крепления с пайкой и без нее

Самозажимные клеммники

Соединение медных и алюминиевых проводов

Скотчлок для соединения проводов

Соединение медных проводов

Колодки от фирмы Legrand

Опытные электрики выделяют из огромного разнообразия соединительных устройств винтовые колодки от французской фирмы Legrand. Контактные пластины этих изделий изготавливаются из латуни с нанесенным защитным слоем никеля, что существенно увеличивает проводящие свойства материала. Полипропиленовый корпус колодок имеет высокие изолирующие свойства и способен работать в температурном режиме от -25 ℃ до +100 ℃, без потери качества соединения.

Основные положительные свойства колодок Legrand:

• широкий ряд размеров отверстий для соединения проводников;
• высокая механическая прочность соединения;
• возможность эффективного функционирования как на промышленных объектах, так и в домашних сетях;
• высокая работоспособность не только в слаботочных сетях, но и на силовом оборудовании;
• заявленные производителем параметры проверяются специальным многоуровневым тестированием.

Из недостатков можно отметить необходимость периодической проверки надежности контакта, но этот минус присущ всем винтовым соединителям.

Длинные многоуровневые грядки

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

• с плоскопружинным механизмом;
• универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Кабинка (будка) для туалета

Заключение
