Подключаем выключатель с подсветкой

Необходимые инструменты и материалы

индикатор напряжения

Для того, чтобы провести работы самостоятельно нужно иметь следующие инструменты:

1. Индикатор – специальное приспособление, которое позволяет определить наличие тока в проводнике. Без этого инструмента не проводится ни одна работа с электричеством. Стоимость индикатора невелика.
2. Отвертка нужна для того, чтобы провести разбор выключателя и зажим кабеля в посадочных гнездах. При выборе, стоит учесть, что производители зачастую используют фигурные болты. Отвертка должна иметь ручку из изоляционного материала. Чем длиннее стержень, тем больше защита отвертки.
3. Плоскогубцы понадобятся для того, чтобы провести очистку кабеля и его подгонку под посадочные гнезда. Использовать плоскогубцы также нужно с ручками, которые изготовлены из изоляционного материала.

Также, не стоит забывать о том, что гнездо для корпуса должно быть точно подогнано под определенные размеры. В зависимости от того, из какого материала сделано основание, можно использовать перфоратор или другие инструменты для образования выемки.

В ходе работы могут понадобиться следующие материалы:

1. Кабель, который подбирается с учетом возникающей нагрузки.
2. Изоляционный материал, который представлен изолентой.
3. Распределительная коробка.
4. Сам выключатель.

Имея в наличии вышеприведенные материалы и инструменты можно приступать к работе.

Особенности замены выключателя: безопасность

Замена одноклавишного выключателя – это несложная процедура, которая предполагает использование минимального набора инструментов

Тем не менее, в процессе работы следует проявлять осторожность, иначе можно причинить вред здоровью. Ведь ошибки при взаимодействии с электричеством иногда приводят к следующему:

• воспламенение электропроводки в щитке на лестничной площадке, а также в стенах;
• поломка различных бытовых электроприборов, светильников;
• замыкание в общей цепочке;
• самое опасное последствие – поражение током неумелого электрика.

Поэтому перед началом работ необходимо подготовить перчатки из прочной резины. Кроме того, необходимо соблюдать и другие правила безопасности. Поэтому желательно уделить больше времени изучению устройства электрического оборудования, а также сфотографировать или запомнить схему подключения проводки – это позволит исключить проблемы с заменой оборудования.

Выполнять замену выключателя света без специальной защиты для рук допускается лишь при наличии определенного опыта

Стоит учитывать, что любые ремонтные работы проводят только после отключения питания, поэтому необходимо отключить автоматы в распределительном щите.

Цены на различные виды дифавтоматов

Дифавтомат

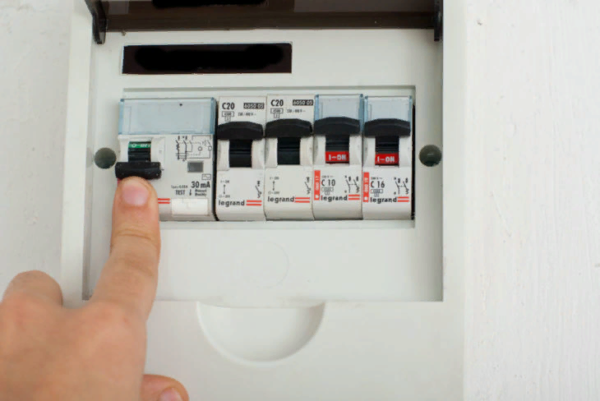

Флажок автомата опускают вниз для того чтобы отключить питание

Чтобы наверняка убедиться в отсутствии напряжения, следует проверить это отверткой-индикатором напряжения. Ее подсоединяют поочередно к каждому контакту. Если сеть отключена, то лампочка, расположенная в верхней части индикатора, не загорается.

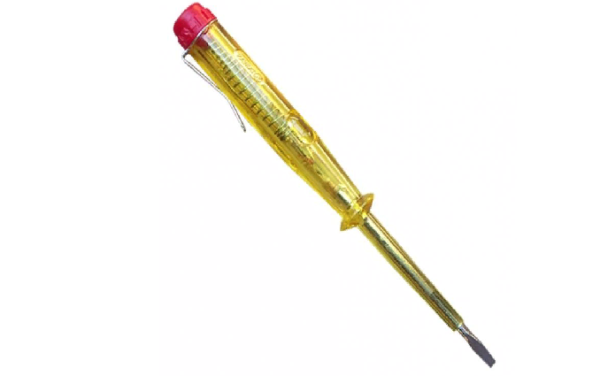

Отвертка-индикатор

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор). Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок

Инструменты

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip Если же вы собрались заменить старый выключатель, перед тем, как идти в магазин, снимите его и посчитайте провода.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети. Статья делится на два этапа: Первый этап — теория, или как выглядит схема подключения переключателя с лампой.

Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата. Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Например, пункт 7.

Навигация по записям

Электропроводка может быть открытой наружной или скрытой. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения необязательно. Соединить фазу с одним из кабелей , идущих к выключателю. С люстры отходит общий провод, соединенный с нулем.

При добавлении новых проводов скрутка делается при помощи плоскогубцев. Посоветуйтесь с продавцом Это достаточно важный момент. Сосчитайте количество проводов Если в открытой или скрытой проводке два провода, — она рассчитана только на одноклавишный выключатель.

От него отходят два провода, которые приходят на лампы. Это легко можно сделать, заведя в распределительную коробку ещё один кабель. Они отличаются своей конструкцией в части установки их на стену. Перед началом работы нужно обязательно отключать питание сети. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.

После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.
(Беларусский) Установка выключателя одноклавишного + схема

Особенности бани из лафета

Достоинства

Такая баня содержит множество преимуществ, среди которых  можно выделить следующие моменты:

• Беспрецедентная прочность.
• Плотность соединений обеспечивает хорошее сохранение тепла, благодаря чему можно сэкономить на теплоизоляционных материалах. Кроме того, стены не требую дополнительной конопатки.
• Бани получаются теплыми еще и потому, что используется материал большого диаметра – 300-450 мм. Благодаря этому стены получаются не только толстыми, но и на единицу высоты приходится меньшее количество венцов.
• Строение получается красивым и изящным, поэтому оно всегда привлекает своим внешним видом.
• Поверхность стен ровная, благодаря чему удобно вешать картины, расставлять мебель и пр.

На фото — строительство бани из лафета

Кроме того, такие бани обладают всеми достоинствами деревянных домов, среди которых можно выделить:

• Экологичность;
• Отличный микроклимат;
• Деревянная парная быстрее нагревается, чем кирпичное строение;
• Не нуждается в отделке;
• Строительство деревянной парной, обходится дешевле, чем возведения кирпичного здания.

Недостатки

Конечно же, достоинств без недостатков не бывает, поэтом и лафетные срубы имеют некоторые изъяны:

• Так как бревна стесаны, обнажена сердцевина древесины, в результате чего со временем материал начинает гнить. Чтобы предотвратить этот процесс, необходимо обрабатывать дерево антисептиком.
• Цена такой бани будет выше, чем строительство с применением обычного бревна или бруса.
• При изготовлении лафета нарушается структура древесины, поэтому на бревнах появляются трещины. Правда, бояться их не стоит, так как эти трещины не бывают сквозными.

Сравнительная таблица

Перегородки

Фольгированные изоляторы для отопительных систем

При необходимости принять решение относительно материала лучшим выбором будет использование утеплителя для труб фольгированного. Теплоизоляция считается эффективной, если она позволяет не только сохранять тепло, но и отражать его. В этом случае предпочтительнее всего задействовать материалы с фольгой из алюминия.

Данный вид теплоизоляции разной толщины для трубопроводов, проходящих через жилые помещения, подвал или чердак, производят в виде «скорлупы», плит, рулонов, матов, полотна.

Другие поделки

Существует ещё очень много разных вещей, которые можно сделать в короткие сроки, пользуясь таким недорогим и податливым материалом, как палеты.

Вешалка

Из поддонов удастся беспроблемно смастерить весьма практичную и симпатичную вешалку. Она может стать оригинальным украшением дачного домика или обыкновенной городской квартиры.

Чтобы сделать подобную вещь, надо будет задействовать настил от поддона (его основание). Бортовые детали потребуется аккуратно удалить. Остатки не надо сразу выбрасывать – они ещё могут пригодиться.

Основание нужно будет тщательно зашкурить, промазать защитными растворами, а потом выкрасить в подходящий цвет. Осталось только прикрепить к подготовленной детали несколько крючков. Их количество и промежуточное расстояние зависит только от пожеланий хозяев. Готовую конструкцию устанавливают возле входной двери в прихожей.

Полка для обуви

Отличная идея – создать из поддонов полочку для размещения на ней обувных пар.

Надо распилить одну палету на 2 половины, а потом выставить их друг на друга и максимально надёжно скрепить. На том месте, которое будет занято такой полкой, можно будет расположить намного больше обуви, чем прежде. Кроме того, хорошо задекорированная обувница может легко стать оригинальным украшением интерьера.

Надворные постройки

Мало кто знает, но из поддонов можно соорудить целую беседку или хозяйственную постройку. Разумеется, в изготовлении эти поделки будут более сложными, нежели обувницы или вешалки, зато их функциональность окажется гораздо более высокой.

По одинаковому принципу из палет можно сделать беседки, сараи, курятники и так далее. Готовые конструкции дополняют различными декорациями и украшениями.

• Если планируется возведение крупного сооружения, то для него надо будет подготовить хороший фундамент. Выбор его типа зависит от характеристик грунта, что находится на участке. В местах, где грунт является глинистым, лучше монтировать фундаментную основу свайного типа. Если же грунт каменистый, то здесь подойдёт ленточный вариант. Пол в самодельной постройке можно выложить красивой террасной доской или из тех же палет.
• Каркасную основу для возведения хозпостроек можно сделать из деревянных брусков или металлических труб. Именно к ним и будут прикрепляться поддоны в один или два слоя.
• Посредством палет можно будет полностью закрыть абсолютно все стенки беседки либо установить их только до определённой высоты. Так или иначе внутреннее пространство всё равно будет достаточно заполнено естественным светом и будет хорошо проветриваться.
• Крышу самодельной беседки на дачном участке проще всего сконструировать из поликарбонатных листов. Если же поликарбонат кажется слишком простым и скучным, то вместо него можно воспользоваться гибкой черепицей, ондулином или металлочерепицей.
• Если обшить внутренние стены беседки из палет фанерными листами, то получится полноценный летний домик. С внешней стороны его можно задекорировать разными растениями и цветами. Их стоит разместить в образовавшихся в конструкции «карманах». Некоторые дачники решают отделать подобные возведения снаружи панелями сайдинга. В итоге мало кто может различить в таких строениях самоделку из поддонов.

Подставка для цветов

Из деревянных поддонов можно делать аккуратные подставки для цветов. Для их изготовления потребуется минимум действий: нужно лишь перевернуть палету на бок и её уже можно использовать в качестве подставки для вазонов с рассадным материалом. Дополнительные полочки с крюками позволят превратить самодельную конструкцию в красивую садовую этажерку.

Лежанка для собаки

Из деревянных поддонов можно делать не только мебель для людей, но и для животных. Многие дачники часто отправляются на свои участки в компании четвероногих друзей. Чтобы позаботиться о своём питомце, можно изготовить для него уютную и симпатичную лежанку из деревянных поддонов: соорудить небольшие бортики, а в пространство между ними положить мягкий матрас с подушками из плотного поролона. В итоге получится очень милая и удобная самоделка. Это отличная альтернатива простой закрытой будке в условиях свежего воздуха.

Из поддонов можно сделать ещё очень много классных изделий для дачи.

Используйте эти деревянные конструкции для красивого вертикального озеленения дачного участка. Поддон станет отличным основанием для навешивания цветочных горшков и целых контейнеров с цветами.

Как сделать диван из поддонов, смотрите в видео.

Чем привлекательны дома из пеноблоков

Интерес к таким проектам постоянно растет, чему есть понятное объяснение: пеноблоки обладают превосходными технико-эксплуатационными свойствами.

Низкая плотность и, соответственно, малый вес. Если говорить о наиболее плотном и тяжелом конструкционном пенобетоне, то его плотность сравнима с плотностью древесины. Это упрощает не только транспортировку материала, но и работу с ним, а также снижает затраты на устройство фундамента под пеноблочный дом.

Блоки не тонут в воде в течение нескольких суток, что говорит об их малом весе

Крупноформатные блоки упрощают и ускоряют строительство

• Высокая прочность пеноблоков строительных марок позволяет использовать их при строительстве зданий высотой до трех этажей.
• Высокие теплоизоляционные свойства материала сравнимы с теми же свойствами древесины, а по отношению к керамическому кирпичу они выше в 3-4 раза. Другими словами, стена из пеноблоков толщиной 20 см удерживает тепло в помещении не хуже, чем стена из кирпича толщиной не менее 60 см. Если учесть различия в весе этих материалов, снова приходим к тому, что проект дома из пеноблоков обойдется дешевле и по материалозатратам, и по расходам на устройство фундамента.
• Отличная влагостойкость, обусловленная отсутствием открытых пор, и способность материала «дышать», что способствует созданию внутри дома здорового микроклимата.
• Высокие звукоизоляционные свойства материала также обеспечивают заполненные воздухом поры. Жильцам домов из пеноблоков не страшен уличный шум, даже если они расположены вблизи городской магистрали.
• Однородная структура мелкопористых блоков позволяет использовать самые разные методы обработки. Благодаря тому, что их можно сверлить, пилить, шлифовать и т.д., проекты дома из пеноблока могут быть очень разнообразными по внешнему дизайну, включать в себя арки, колонны, эркеры и другие декоративные элементы.

Механическая обработка пеноблоков легко проводится ручным инструментом

К другим достоинствам материала можно отнести морозостойкость (устойчивость к периодическому замораживанию и оттаиванию) и огнестойкость (как известно, бетон не горит). Кроме того, он не выделяет токсичных веществ даже при сильном нагревании и противостоит огню, не разрушаясь, в течение нескольких часов.

Лидерство пенобетона при проектировании современных домов обусловлено в первую очередь желанием застройщиков с наименьшими затратами обеспечить оптимальную теплозащиту дома. Немаловажным является и то, что такие дома возводятся очень быстро, не уступая при этом в качестве, прочности и эстетичности домам из традиционных кирпича и дерева.

1 Как подключить выключатель с одной клавишей – конструкция

Выключатель – механическое устройство, предназначенное для включения-выключения осветительных приборов. Для начала, чтобы дальше было легче работать, разберем выключатель для скрытой проводки и посмотрим, из чего он состоит:

• сверху прибора есть прямоугольная пластина – это клавиша переключения. Ее нетрудно вынуть, поддев чем-нибудь острым. Таким же образом снимите пластмассовый корпус;
• перед вами рабочий узел с контактами, кнопочным приводом, крепежными лапками, объединенными с металлической пластинкой.

Теперь, когда вы ознакомились с внутренним содержанием выключателя, переходите к его монтажу.

Преимущества выключателя с двумя клавишами

Здесь всё довольно просто – он нужен для использования в сетях, имеющих два контура. Это существенно повышает уровень комфорта при использовании.

Можно подать питание именно в тот контур, который вам нужен в настоящий момент, или же в оба сразу – это зависит от используемой схемы подключения двухклавишного выключателя.

Впрочем, благодаря его использованию не только повышается уровень комфорта. Ведь он позволяет также снизить расходы при оплате счетов за электроэнергию. Многие дизайнеры ценят его за компактность. Применяя его, можно устанавливать на стену не два выключателя – один возле другого – а всего один.

Расскажем поподробнее о местах, где его использование будет наиболее оправданным.

Входные пластиковые двери: виды, материалы

Разновидность фурнитуры

О предназначении выключателя света, думаю, знает любой электрик-новичок. Обычное одноклавишное изделие позволяет обесточить всю группу светильников подведенную к нему. Такой вариант исполнения принято устанавливать в любой комнате, имеющей одну группу лампочек.

Предназначение двух клавишной модели – управлять светильником, имеющим две группы лампочек. К примеру, для освещения на кухне, несколько точечных светильников установлены над столешницей, а несколько над обеденным столом. Во время приготовления пищи не обязательно включать все лампочки, а достаточно только осветить столешницу.

Принцип работы трехклавишного изделия аналогичен предыдущему, вот только в данном случае возможно регулирование трех групп лампочек. Обычно подключение выключателя света на три клавиши выполняют в гостиных и спальнях, для регулировки освещения многорожковых люстр.

Сейчас мы рассмотрим, как правильно подключить выключатель света с одной, двумя и тремя клавишами, предоставив краткую пошаговую инструкцию, все необходимые схемы и видео уроки, которые должны быть понятны даже для чайников в электрике.

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Что еще почитать

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

• все работы должны проводиться в обесточенной сети;
• недопустимо перегружать электросеть;
• проверить маркировку проводов на соответствие к подключаемой сети;
• поврежденный участок сети лучше заменить, а не ремонтировать;
• нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Как удалить старую водоэмульсионку

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

• одной входной, двух выходных клемм;
• токоограничивающего резистора;
• подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Подготовительные мероприятия

Перед тем, как приступить к подключению, необходимо подготовить все материалы и инструменты, а также осуществить несколько действий, которые нужны для безопасности электромонтажных работ.

Сначала определимся с основными моментами:

1. Способ соединения проводов в распределительной коробке: пайка либо клеммы wago.
2. Перед подключением выключателя света необходимо отключить электроэнергию в доме (либо в квартире) и убедиться в отсутствии тока в сети с помощью индикаторной отвертки.
3. Инструкция будет предоставлена пошагово, с того этапа, когда штроба будет подготовлена, а подрозетник и распределительная коробка установлены на своих местах. Подробно узнать о данных процессах Вы можете в статье: монтаж электропроводки в доме.
4. К выключателю света необходимо подключить фазный провод (L), а не нулевой (N). Это связано с тем, что напряжение проходит по фазе. При неправильном подключении проводки (если подводить ноль), во время замены лампочки Вас может ударить током.
5. Перед тем как приступать к работе, Вы должны ознакомиться с цветовой маркировкой проводов, чтобы правильно соединить жилы между собой (фазу к фазе, ноль к нулю).

Среди инструментов и материалов для подключения выключателя света Вам понадобятся:

• набор отверток (фигурная, прямая, индикаторная);
• соединитель (если пайка, тогда паяльник и припой);
• плоскогубцы;
• острый нож.

Ознакомившись со всей необходимой информацией и подготовив все инструменты, можно переходить к основному процессу монтажа!

Принципы ухода

3 Как подключить выключатель с одной клавишей – усложненный вариант

Установить выключатель, если для него не предусмотрено монтажное место, немного сложнее. Разберем принцип подключения, при котором используются осветительный прибор, выключатель, распределительная коробка и открытый тип проводки.

Выберите место для выключателя и от распределительной коробки проложите кабель-канал к осветительному прибору.

• Сделайте ответвление на выключатель и поместите провода в кабель-канал.
• В распределительной коробке провода зачистите, и через клеммные соединители скрепите между собой. При этом фазный провод (он может быть любого цвета, но не синего и желто-зеленого) пропустите через выключатель.

Как вы поняли, подключить одноклавишный выключатель несложно, основное правило – обесточить квартиру и делать монтаж по схеме.
