Как найти скрытую проводку в стене

Поиск поврежденного участка

Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

• Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
• Определить работоспособность освещения во всех комнатах, коридоре, кухне.

Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.

Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

Инструкция по поиску места обрыва

При выявлении неисправности необходимо сразу же принять меры по выяснению причины повреждения и поиску примерного места дефекта электросетей.

Прежде всего, нужно проверить, в каких комнатах имеются проблемы с подачей электрического тока.

Расплавленные выключатели или розетки говорят о том, что повреждение проводки случилось на примыкающих к ним участках электросети

Затем следует выяснить, затронул ли обрыв кабеля осветительные приборы или розетки, проверив их тестером. В зависимости от ответов на последний вопрос, следует действовать по инструкциям, которые приводятся ниже.

В этом случае неисправность может быть вызвана неисправностью фазового или нулевого кабеля.

Обрыв фазового провода

Прежде всего, необходимо определить, к какому автомату подключена поврежденная розетка. Выяснив источник питания, к которому подключен неисправный кабель, необходимо отключить электричество и отсоединить от щита все жилы: «ноль», «фазу», «землю» (если имеется).

Для того чтобы найти источник питания розетки, необходимо переключать автомат, одновременно проверяя индикатором наличие либо отсутствие фазы

Затем необходимо вооружиться мультиметром, с помощью которого следует последовательно проверить все соединения, прилегающие к поврежденному объекту, начиная от кабеля в щите.

Таким способом можно выявить зону поражения: обычно между двумя розетками присутствует два, а при наличии «земли» и три провода. Если на этом участке удается выявить лишь одну жилу (например, нулевую), можно смело предположить, что обрыв находится именно здесь.

Распределительные коробки часто бывают недоступны, поскольку скрываются под слоем отделочных материалов. При наличии доступа к подобным устройствам желательно вскрыть их, поскольку часто в них происходит повреждение жил.

Если при этом не будет обнаружено неисправностей, следует проверить индикатором неработающие провода, начиная со скруток, а также обследовать клеммник и разобранные скрутки.

Возможен вариант разводки, не предусматривающий установки распаечной коробки. В этом случае кабели беспрепятственно идут от одной розетки к другой, при этом в каждый подрозетник заходит два провода, составляющих 4 жилы. В этом случае для выявления дефекта требуется снять устройства, размещенные в начале и конце неисправного участка, после чего исследовать все провода мультиметром.

Повреждение нулевого провода

Поиск обрыва нулевого провода практически не отличается от работ по обнаружению обрыва «фазы», однако имеет определенные особенности.

О разрыве нулевой жилы на контактах розетки можно узнать, поднеся к этому месту индикаторную отвертку: она будет светиться на «фазе», однако покажет отсутствие «нуля». В данном случае бесполезно использовать для проверки напряжения мультиметр, поскольку этот прибор будет показывать произвольное значение от 0 до 220 В.

Важно соблюдать строгие меры предосторожности: из-за имеющейся фазы сохраняется опасность удара током даже при нерабочей розетке. В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Если для разводки электричества использован трехжильный кабель, в качестве крайней меры для передачи «ноля» можно применить жилу «заземления». Однако в этом случае функция «земля» будет отсутствовать в розетке: это нежелательно вообще и недопустимо, если речь идет о высокомощной бытовой технике, например, стиральной машине.

Возможные причины неисправностей проводки

Поиск с помощью профессионального оборудования

55555

Методы поиска повреждений с помощью профессионального оборудования – самые надежные и точные.

Специальные приборы бывают таких видов:

В реальной работе используются следующие приборы:

• «Поиск» базируется на электростатическом принципе. У него 4 режима различной чувствительности, с поддержкою каких возможно прозвонить сеть в стене до 7 см.
• Устройство «Дятел». Прозвонит стену до 8 см для обнаружения электросети.
• Тестер СЕМ может найти обесточенные кабели, а также отыскать сломанные и испорченные кабеля.
• Приборы Е-121 определяет состояние электросетей и место прорыва по особым сигналам.

Материалы и инструменты для замены проводки

Для проведения монтажных работ по замене проводки нужен стандартный набор инструментов электрика:

• электротехнические отвёртки;
• плоскогубцы с изолированными ручками;
• нож для зачистки изоляции, бокорезы;
• перфоратор с набором свёрл и коронками для сверления отверстий, долбёжными насадками;
• штроборез;
• индикатор напряжения;
• паяльник, паяльные принадлежности;
• рулетка;
• ведро, шпатели.

Хорошим помощником может стать индикатор скрытой проводки. Кроме того, перед началом работ нужно заготовить в соответствии с проектом все необходимые расходные материалы.

Вот их примерный перечень:

• медные кабели (двух- или трёхжильные двух видов — для освещения и для розеток);
• подрозетники, электромонтажные коробки;
• распределительные коробки;
• выключатели и розетки;
• клеммники, изолирующая лента;
• гофра или кабель-каналы;
• алебастр;
• гипсовая финишная шпаклёвка.

Инструменты для обнаружения неисправности

Существуют инструменты, с помощью которых можно найти неисправность в электрической системе:

№	Вид инструмента	Характеристика
1	Отвертка с индикатором	Это самое простое и недорогое устройство. Индикатор способен указать на поврежденную зону, расположенную не более, чем в 30 см от места диагностики.
2	Трассоискатель	Разработан для нахождения скрытого или открытого кабеля, находящегося под напряжением, с целью устранения его обрыва без повреждения изоляции в токопроводящих коммуникациях.
3	Сигнализатор Е 121, называют его «дятлом»	С помощью этого простого прибора можно прозвонить наличие провода на глубине 7 см.
4	Сигнализатор MS	Одинаково реагирует на проводник тока и металлические элементы арматуры. Не показывает фольгированный кабель. За счет недорогой стоимости подходит для частного пользования.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Проверка проводки самодельным устройством

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта

Вскрытие старой электропроводки – лучший способ ее проверки

Самый простой и при этом эффективный способ проверки состояния проводки и устранения надрывов – полная очистка стен от отделочных материалов. Лишь в этом случае можно подробно ознакомиться с состоянием штроб, которые были проделаны специально для проведения скрытой проводки. От остальных поверхностей они отличаются по цвету, также на них дополнительно наносится несколько слоев шпаклевки.

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

Коммутационные линии проводки обычно располагаются выше розеток

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа

Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

1. Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
2. При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
3. Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
4. На днище ставим вытяжку, и карандашом обводим устройство по периметру.
5. В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
6. Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
7. На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
8. Сопло обводим на полке карандашом.
9. Вырезаем лобзиком монтажное отверстие.
10. То же проделываем и с верхней плоскостью шкафа.
11. Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
12. На сопло одеваем полку и закрепляем её на боковых стенках ящика.
13. Шкаф с вытяжкой возвращаем на прежнее место.
14. Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
15. Все стыки заполняем герметиком.
16. Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

• сверление дыр в стене;
• некачественная установка проводки на этапе строительных работ;
• проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Методы которые не работают

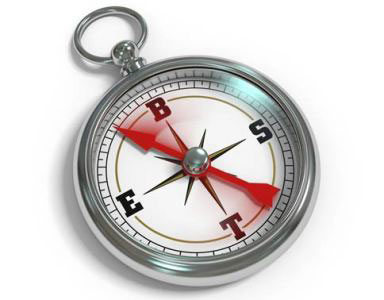

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Поиск проводки смартфоном — сканер Walabot DIY

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Искатели проводки

Ниже представлены несколько типов приборов, которые предлагает сейчас рынок.

«Поиск».

Первый прибор имеет название «Поиск» и выглядит он так.

Это устройство использует электростатический принцип обнаружения скрытой проводки.

Обладает 4 режимами чувствительности, способен обнаружить кабель на глубине до 7 см. Для оповещения используется световая и звуковая индикация.

Обладает рядом дополнительных функций, очень прост в обращении – выбираем режим (для поиска проводки используется 4-й) и водим прибором вдоль стены.

Отметим, что определенные факторы могут повлиять на его работу (наличие металлических предметов, высокая влажность стены).

В целом, «Поиск» вполне приемлемый и недорогой вариант для обнаружения проводки, но к профессиональным устройствам он не относится.

Выпускается большое количество аналогов такого прибора – тот же «Дятел», СПО и еще ряд.

МАГ-2.

Второй прибор – МАГ-2 выглядит следующим образом.

Он является комбинированным и для обнаружения использует электростатический и электромагнитный принципы.

Имеет два режима работы – для обнаружения запитанной сети без нагрузки, и с нагрузкой.

Сигнализация – светозвуковая. Относится к любительским вариантам.

LA 1012.

Следующий представитель искателей – китайский, названия у него нет, зато есть обозначающий индекс – LA 1012.

Это более «продвинутый» прибор, оснащенный дисплеями, на которые выводится вся информация.

Использует он электромагнитный принцип поиска, обладает рядом дополнительных функций.

Относится он уже к профессиональным устройствам и стоит не дешево.

BOSH GMS 120.

Многофункциональный профессиональный комбинированный прибор.

Является металлоискателем, позволяющим определить не только глубину залегания кабеля, но еще и материал его изготовления.

Оснащен информационным дисплеем для вывода всей информации. Может также для поиска использовать электростатический принцип. Достаточно хорошее и высокоточное устройство.

Лучшие профессиональные детекторы скрытой проводки

Модели этого типа могут функционировать в сложных температурных условиях. Они применяются для нахождения различных материалов, удобны в использовании и рассчитаны на продолжительную работу.

CEM LA-1012

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

В комплекте вместе с устройством входит пластиковый кейс. Его использование облегчает хранение и транспортировку, защищает прибор от повреждений. Индикация уровня заряда помогает своевременно заменить батарейку. При неактивности в течение одного часа детектор отключается для экономии энергии.

Максимальная глубина обнаружения — 2500 мм. Модель имеет несколько режимов работы: измерение напряжения может осуществляться в диапазонах до 12, 50, 120, 230 и 400 В. Звуковая сигнализация и встроенный фонарь упрощают применение в неосвещенной обстановке.

Достоинства:

• компактность — 130х69х32 мм;
• индикация уровня заряда;
• экономия энергии;
• удобство использования и транспортировки.

Недостатки:

высокая цена.

CEM LA-1012 подойдет для нахождения проложенной на большой глубине проводки. Прибор будет полезен для обнаружения розеток, предохранителей или аварийных выключателей.

Mastech MS6818

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Широкий цифровой дисплей модели гарантирует удобное считывание информации. На экране отображаются данные о текущем напряжении в кабеле, остаточном уровне заряда батареи, мощности. Клавиатура с интуитивно понятными обозначениями облегчает выбор и настройку рабочего режима.

Поддерживаемый диапазон напряжения составляет 12-400 вольт, частота выходного сигнала передатчика — 125 кГц. Прибор может функционировать в одно- или двухполюсном режиме. Среди его основных возможностей следует выделить не только поиск, но и контроль состояния проводки.

Достоинства:

• высокая чувствительность;
• глубина обнаружения 2000 мм;
• длительная работа;
• удобство использования;
• малые габариты.

Недостатки:

сброс настроек после отключения.

Mastech MS6818 предназначен для работы на большой глубине. Это позволяет применять его для нахождения проводки в земле.

Ресанта ДМ-2

4.8

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Корпус модели весом 240 г оснащен резиновыми вставками для надежного удержания в руке. Простота управления детектором обеспечивается удобочитаемым дисплеем, тремя кнопками на панели и наличием светодиодных индикаторов. Устройство может использоваться при температуре от -10 до +50 °С.

Максимальная глубина обнаружения составляет 50 мм. Прибор питается от батарейки типа «Крона» и непрерывно функционирует в течение около 6 часов. После пятиминутной неактивности он автоматически выключится. В комплект входит чехол для хранения и перевозки.

Достоинства:

• малые габариты;
• удобство использования;
• термостойкость;
• широкий экран.

Недостатки:

непродолжительная автономная работа.

Ресанта ДМ-2 предназначен для обнаружения проводки в бетонных или кирпичных стенах. Прекрасный выбор при выполнении строительных, ремонтных или монтажных работ.

Laserliner CombiFinder Plus 080.955A

4.7

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Модель обладает функцией предупреждения о наличии напряжения, что обеспечивает безопасность во время использования. При нахождении проводки устройство оповещает пользователя с помощью звуковой и световой индикации. Широкий ЖК-экран отображает рабочую шкалу. Весит такой прибор 180 грамм.

Максимальная глубина обнаружения составляет 40 мм. Прибор автоматически производит калибровку в зависимости от особенностей поверхности. Владельцу доступно переключение режимов работы. Функция подсветки облегчает использование детектора в темное время суток.

Достоинства:

• подсветка экрана;
• удобство настройки;
• малый вес;
• длительная работа;
• безопасность использования.

Недостатки:

не работает на морозе.

Laserliner CombiFinder Plus подойдет для использования в квартире или частном доме. Надежное решение для нахождения проводки в стенах или потолке.

Причины повреждения проводки

Причиной повреждения электрического провода может быть использование тонких, некачественных кабелей, нарушение технологии монтажа, перегрузка сети, повреждение при выполнении строительных и ремонтных работ и т. д.

На неисправность в работе электросети указывает:

• частое срабатывание автомата на щитке;
• искрение;
• короткое замыкание;
• отсутствие фазы, нуля по отдельности или обеих одновременно.

Рассмотрим в таблице классы неисправностей и их характеристики:

№	Класс неисправности	Характеристика
1	Первый	Приходится более, чем на 50% от всех неисправностей. Происходит в местах соединения проводников, их подключения к контактам розеток, выключателей, электрощитов.
2	Второй	Если при выполнении ремонта забили гвоздь или просверлили провод перфоратором. Это может привести к короткому замыканию.
3	Третий	В 20% случаев происходит разрыв без постороннего вмешательства. Он может возникнуть вследствие износа кабеля, перегрузки сети или неисправности в работе устройства защитного отключения тока.

Поиск точного места повреждения

Теперь потребуется найти трассу поврежденного участка скрытой проводки. Проводники ее по правилам располагаются строго вертикально или горизонтально. Поэтому между коробками кабели проходят по прямой линии, соединяющей их, параллельно потолку. Спуски к выключателям и розеткам выполняются вертикально.

Точнее маршрут кабеля в стене можно найти трассоискателем. Это специальный прибор, предназначенный для поиска скрытой проводки. Он же покажет и место повреждения. Но для этого необходимо, чтобы поврежденным был фазный, а не нулевой провод. При обрывах «нуля» нужно временно поменять его местами с «фазой». До места повреждения прибор показывает наличие провода под напряжением, а после – нет.

При неглубоком залегании проводников в стенах место обрыва трассу можно попробовать уточнить, используя другой прибор – бесконтактный указатель напряжения. Проводя им по стене поперек предполагаемого места расположения в ней кабеля, фиксируют максимум свечения индикатора прибора или его звукового сигнала. Отмечают найденную точку карандашом на стене, отступают 10-20 см в сторону выключателя или розетки и повторяют операцию. И так – до тех пор, пока вся трасса не определится. Таким же образом можно найти маршрут скрытой проводки трассоискателем.

Проводка в стене не повреждается сама собой. Обычно это связано со сверлением отверстий, а реже – с браком при работе строителей, выполнивших соединение проводов в неположенном месте. Встречаются скрутки, сделанные ранее проживающими в квартире жильцами, попавшими в аналогичную ситуацию.

Поэтому при поиске повреждения, сначала осмотрите участок стены. Если там недавно повесили картину, то не исключено, что забитый гвоздь или завернутый саморез попал в провод и перебил его. Будет не лишним коснуться его индикатором – на нем может оказаться напряжение.

Если прибор не доступен, а стенка ровная, в нее ничего не забивали и не сверлили, участок проводки придется заменить целиком. Это решение будет правильным, так как соединение проводов в стене даже пайкой – не самый лучший вариант. А соединение алюминиевых проводников хорошим не получится.

Для этого старые провода в коробках, выключателях и розетках отключаются и изолируются, либо демонтируются. По стене прокладывается кабель-канал, в него укладывается новый кабель. Концы его, немного раздолбив стену, заводят в коробку и розетку (выключатель). Можно выполнить скрытую прокладку, проштробив стену, но лучше оставить это до ближайшего косметического ремонта помещения, ограничившись пока кабель-каналом.

Нестандартные варианты

Конечно, если среди вышеперечисленных инструментов у вас в распоряжении есть только логика, которая, допустим, не помогла вам определить место обрыва провода в стене, то можно прибегнуть и к не самым стандартным «дедовским» способам. Правда, и они потребуют от вас наличия определённой техники, которую мы перечислим ниже.

Радио

Вот вы наверняка могли не иметь об этом представления, особенно, если далеки от электрики, но в ваших поисках может помочь обычный радиоприёмник. И наиболее удобным вариантом будет небольшое портативное радио. Для этого достаточно будет настроить его на средневолновую частоту и водить вблизи стены. Когда в звучании начнут появляться искажения или потрескивания вы поймёте, что набрели на проводку. Определив её местоположение, вы можете переходить ко второй фазе поисков. Тут у вас также не должно возникнуть никаких проблем, так как водя радио вдоль направления прокладки проводов помехи пропадут или заметно изменятся в том тесте, где произошла авария.

Микрофон

Если вы человек современный, то радиоприёмника может не оказаться в вашем доме. Зато с большей вероятностью найдётся микрофон, который можно подключить к устройству, считывающему и записывающему/воспроизводящему звуки. Это может быть и музыкальная система, и DVD-проигрыватель, и многое другое. Что касается самого процесса поисков, то он аналогичен предыдущему. Всё что вам нужно – водить вдоль стены на предполагаемом участке поражения проводки и прислушиваться к помехам.

Также стоит помнить о том, что эти два способа нельзя назвать самыми лучшими, так как в их «результатах» могут быть значительные погрешности. То есть, обнаруженная на слух может находиться не совсем в том месте, где вы улавливаете эти помехи.
