Руководство по изготовлению гусеницы на мотоблок из подручных средств: чертежи гусянки, инструкции, видео

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Важно! Жесткое сцепление снижает маневренность. Однако у снегохода улучшается устойчивость.. Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Траки для гусениц

Траки являются главной частью любой гусеницы. К счастью, необязательно покупать их в специализированных магазинах. Их достаточно легко изготовить самостоятельно из различных материалов. Главное, что нужно учесть, это уровень нагрузки, который планируется оказывать на мотоблок. Изготовить траки можно из:

• пластиковых труб;
• деревянных брусков;
• металлических траков.

Для изготовления траков из пластиковых труб понадобится водопроводная труба № 40. Она нарезается на отрезки, длина которых равна ширине гусеницы. После этого каждый такой отрезок разрезается вдоль на две половины. С этим поможет справиться циркулярная пила с диском для резки дерева.

Когда все траки будут готовы, их можно цеплять на основную конструкцию. Для этого используются мебельные болты № 6 и большие шляпки полусферической формы. Этими болтами каждый отрезок крепится к самой конструкции.

Таким образом, получается отличная рельефная гусеница для мотоблока, позволяющая проходить в сложных местах даже зимой.

Основным преимуществом гусеницы с деревянными брусками в качестве траков является доступность материалов, легкость всей конструкции, а также возможность быстро произвести ремонт.

Неудивительно, что самыми распространенными и надежными являются именно металлические траки для гусениц, ведь уровень их прочности достаточно велик. Чаще всего используются металлические трубы или профиль, который нарезается на отрезки подходящей длины и крепится к гусенице таким же образом, как это делалось в предыдущих способах.

Главным недостатком такой конструкции является большая масса и сложность ремонта. Если один из траков согнется во время работы, то придется потратить немало усилий для его замены.

Делать траки из железа рекомендуется только в тех случаях, когда мотоблок работает с большими нагрузками. В других случаях лучше прибегнуть к остальным способам.

Не так сложно изготовить гусеницу для мотоблока своими руками, хоть это и занимает достаточное количество времени

Важно отнестись к процессу с максимальной внимательностью и верно выполнять все расчёты. Также, необходимо оценить степень нагрузки, с которой работает мотоблок, и выбрать наиболее подходящие материалы для изделия

https://youtube.com/watch?v=TRCcf646ahQ

Чтобы увеличить проходную способность мотоблока и использовать его в качестве вездехода или снегохода, можно оснастить его гусеницами. Их можно приобрести уже готовые, но они дорого стоят, да и не всегда можно подобрать нужный вариант к своему мотоблоку. Существует несколько способов, как сделать гусеницу на мотоблок своими руками.

Воспользовавшись нашими рекомендациями, вы сможете легко превратить свой колесный мотоблок в гусеничный вездеход. При этом вам не понадобятся дорогие материалы и слишком много времени.

Конструкционные особенности устройства

Изготовление комплектующих самодельной гусеницы для мотоблока своими руками позволяет сэкономить деньги на покупке заводских устройств и дальнейшей эксплуатации оборудования. Если все сделано правильно, то изготовленные собственноручно гусеницы для мотоблока увеличивают характеристики проходимости.

По сравнению с колесными аналогами, гусеничные мотоблоки не получили столь широкого распространения. Объясняется это просто. Колесные агрегаты от фирмы Texas, Патриот, Кайман, Викинг, Forza в наибольшей степени приспособлены под вспахивание земельных территорий. Такая конструкция лучше всего подходит для работы, связанной с почвой.

Переделка колесного мотоблока представляет собой работу, состоящую в присоединении по одному дополнительному колесу с каждой стороны. Получается четырехколесный мотоблок, на который можно надевать гусеницы. Они могут быть, в свою очередь, покупными или самодельными. Дополнительные колеса можно отделать съемными. Это позволяет своевременно превращать агрегат в стандартной мотоблок, идеальный для работы в огороде.

https://youtube.com/watch?v=jaA5TZApcSU

Для этого закрепляются колеса к оси, которые уже предусмотрены в конструкции, посредством жесткой или гибкой передачи. Такое решение считается целесообразным, так как исчезает необходимость в монтаже дополнительных креплений. Что касается устройства этих мотоблоков, то они полностью соответствуют параметрам колёсных модификаций:

1. Двигатель. Он мощный, четырехтактный. В нем присутствует функция блокировки осей. За счет этого гусеничный мотоблок может поворачиваться на месте, не описывая полный круг.
2. Трансмиссия. Стандартный набор включает в себя коробку передач, систему сцепления и редуктор.
3. Ходовая часть. Здесь используются гусеницы. Они заменяют колесную базу. Если произведена переделка, то к имеющейся паре колес добавляют по одному кату с каждых сторон. На них надевают самодельную гусеницу.
4. Органы контроля. Располагаются на рукоятке управления. Включают в себя механизмы аварийной остановки и разного рода рычаги сцепления.

Перед началом самостоятельного изготовления необходимо оценить предложения в магазинах, специализирующихся на продаже такого оборудования. Особого внимания стоит цена определенных разновидностей гусениц для известных производителей мотоблоков. Допустим, гусеница на мотоблок Нева стоит порядка 28000 руб. Это полнофункциональная снегоходная приставка. По отдельности можно купить сиденье для водителей, благодаря чему мотоблок приобретает черты гусеничного минитрактора, пусть и с не такими внушительными рабочими характеристиками. Технические параметры здесь такие:

• развивает скорость порядка — 18 км в ч;
• вес приставки в общем — 37 кг;
• ширина — 60 см;
• длина — 100 см;
• высота — 34 см.

Размещает на борту одного водителя и одного пассажира. Кроме того, в продаже можно найти приставку к мотоблоку на гусеницах, которая предназначена для моделей Салют и Агат. Стоимость его колеблется от 25 до 27 тыс. руб. Данная конструкция не предусматривает присоединения водительского сиденья. Из-за этого накладываются кое-какие ограничения на функциональные особенности этого устройства. Но для езды по бездорожью и снегу такой транспорт вполне подходит.

Их особенностью является возможность управления не только двумя руками, идя за мотоблоком, но и сидя в складных санях. Последние придётся приобретать по отдельности. Если учесть, что в среднем стоимость приставки составляет около 30 тыс. руб., не считая цены складных саней, можно сказать, что самостоятельное изготовление гусениц позволяет сэкономить немало средств.

Это интересно: Как сделать грунтозацепы для мотоблока своими руками

Популярные заводские модели

Данное агротехническое оборудование производят и отечественные, и зарубежные производители. Перечислим некоторые модели:

Гусеничная приставка Talon 380

Характеристики:

• высота гусениц — 300 мм;
• ширина гусеницы — 190 мм;
• общая длина — 1035 мм;
• общая ширина — 680 мм;
• колея гусениц — 300 мм.

Гусеничный модуль Talon WT к мотоблоку

Характеристики:

• Характер зацепления — цевочное
• Количество шагов — 62
• Масса гусеницы — 34 кг
• Размеры:
  • Длина — 154″ (3886 мм)
  • Ширина — 20″(500 мм)
  • Шаг — 2,86″(73 мм)
  • Высота грунтозацепа — 1,25″(32 мм)

Гусеничный привод “Рысь-500”

Гусеничный привод “Рысь-500”

Характеристики:

• Длина: 3937мм.
• Ширина: 500мм.
• Высота грунтозацепа 22,5мм.
• Производитель Композит.

Мотоблочная гусеничная приставка “Буран”

Мотоблочная гусеничная приставка “Буран”

Характеристики:

• Длина: 3686 мм.
• Ширина: 380 мм.
• Высота грунтозацепа: 17,5 мм.
• Производитель Композит.

Приставка “Муравей” к мотоблоку

Приставка “Муравей” к мотоблоку

Характеристики:

• Характер зацепления — цевочное
• Количество шагов — 44
• Масса гусеницы — 7,7 кг
• Длина — 2222 мм
• Ширина — 220 мм
• Шаг — 50,5 мм

Гусеничные приставки САМ

Гусеничные приставки САМ агрегатируются практически со всеми мотоблоками отечественного и зарубежного изготовители.

Характеристики:

Параметр	Значение
Производитель	«САМ» Нижний Новгород
Страна производитель	Россия
Применяемость	Ходовая часть
Совместимость	Мотоблоки
Подходит для	МБ Фаворит, Скиф
Рабочая скорость	15-18 км/ч
Длинна	1000 мм
Высота	340 мм.
Ширина	600 мм.
Вес	37 кг.

Характеристики:

Вес приставки без движителя:	37 кг.
Скорость передвижения:	15-18 км/ч
Расход топлива:	1.5-2 литра в час
Вес буксируемого груза:	200 кг.
Время полной сборки:	10 минут
Радиус поворота:	2 метра

Характеристики:

Параметр	Значение
Производитель	«САМ» Нижний Новгород
Страна производитель	Россия
Применяемость	Ходовая часть
Совместимость	Мотоблоки
Подходит для	Агат, Салют, Тарпан, Омич.
Рабочая скорость	15-18 км/ч
Длинна	1000 мм.
Высота	340 мм.
Ширина	600 мм.
Вес	37 кг.

Характеристики:

Длина гусеницы	2222 мм
Производитель гусеницы	ООО НПО Композит г. Курск
Ширина гусеницы	220 мм
Грузоподъемность:	200 кг
Максимальный расход топлива:	1,5 – 2 л/час
Габариты:	1000*600*340 мм
Вес:	37 кг

Характеристики:

Вес приставки без движителя:	37 кг.
Размеры без движителя:	1000х600х340 мм.
Скорость передвижения:	15-18 км/ч
Расход топлива:	1.5-2 литра в час
Вес буксируемого груза:	200 кг.
Время полной сборки:	10 минут
Радиус поворота:	2 метра
Габариты в упаковке:	75х400х200 + 2 гусеницы

Характеристики:

Время сборки	10 минут.
Скорость	15-18 км./ч.
Грузоподъемность буксируемых саней	200 кг.
Радиус разворота	2 метра.
Ширина гусеницы	220 мм.
Вес	37 кг.

Предлагаем таблицу соответствия гусеничных приставок САМ и марок мотоблоков:

Модификация приставки	Список совместимых мотоблоков или мотокультиваторов
СП-МБ-1	ОКА, КАСКАД, ЛУЧ,ФОРЗА,
СП-МБ-2	НЕВА
СП-МБ-СП-ПН	ПАТРИОТ, ДОКОТА, НЕВАДА
СП-МБ-С	САЛЮТ, АГАТ
СП-МБ-У	УРГА
СП-МБ-Ф	ФАВОРИТ, СКИФ
СП-МБ-Ц	ЦЕЛИНА

Возможно ли изготовить гусеницы для мотоблока самостоятельно?

Многие наши соотечественники, чтобы не тратить деньги на приобретение готовых моделей, предпочитают самостоятельно изготовить гусеницы на мотоблок, цена которых получается намного ниже. В целом здесь нет ничего сложного, однако нужно проявить смекалку и творческие способности, которые также должны сочетаться с умением держать в руках слесарный инструмент. Проявив настойчивость и терпение можно получить очень хороший результат, который не только обрадует конструктора, но и позволит ему значительно сэкономить на покупке такой цепи.

Чаще всего при самостоятельным изготовлении используются транспортерная лента или втулочно-роликовая цепь, которая может служить каркасом будущей насадки. Толщину ленты следует подбирать исходя из мощности двигателя мотоблока, однако в среднем ее толщина не превышает 8-10 мм. Иногда в качестве основы для гусеницы используется покрышка от грузового автомобиля, которая разрезается по бортам. Однако это достаточно трудоемкая работа, которая требует большого терпения и значительных временных затрат. В то же время самодельная гусеничная приставка к мотоблоку, цена которой получается гораздо ниже покупной, имеет свои отличительные характеристики.

Особенности работы мотоблока на гусеницах

Важно отметить, что установив на мотоблок гусеничную систему, агрегат несколько меняет свои ходовые характеристики, а именно – его скорость становиться немного медленнее. Однако данный недостаток вполне компенсируется тем, что гусеницы позволяют чувствовать себя намного увереннее, причем не только при выполнении работ по очистке территории от снега, но и при использовании мотоблока для транспортировки груза

Выводы

Современный мотоблок на гусеницах, видео о работе которого может показать его практическое применение и функциональные возможности, имеет достаточно простое управление, которым овладеть сможет каждый человек. Чтобы агрегат не простаивал в зимний период времени, очень многие наши соотечественники активно приобретают или изготавливают самостоятельно гусеничные системы. С помощью данного дополнительного оборудования мотоблок может выполнять самые разные функциональные задачи в любую погоду.

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

ФОТО: rosvezdehod.ruБолотоходы очень популярны у охотников и егерей

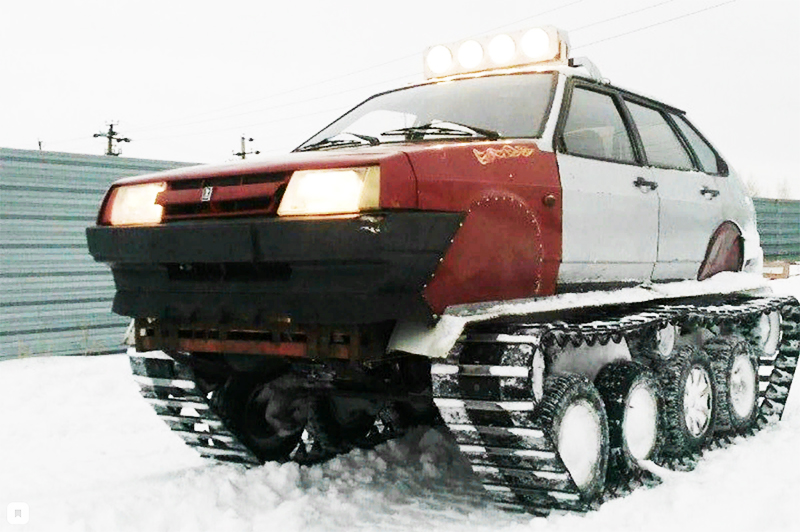

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Watch this video on YouTube

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

ФОТО: nifhi.mrc51.ruТакие гусеничные снегоходы собираются умельцами

Самодельный мини-трактор на гусеницах: из чего сделать своими руками

Самым лучшим мини-трактором можно назвать модернизацию мотоблока. Если владелец не желает самостоятельно ставить его на гусеничный ход или для этого попросту нет времени, вполне можно приобрести необходимые узлы.

А после того как гусеницы для мотоблока «Нева» или любого иного приобретены, можно цеплять к нему различное навесное оборудование (плуг, окучник, плоскорезы). Цены на небольшие гусеницы для мотоблоков не слишком высоки, в отличие от длинных элементов, используемых в более крупной технике.

Предлагаем посмотреть в видеообзоре, как выглядит и работает мотоблок на гусеницах.

Watch this video on YouTube

Самодельный вездеход на гусеничном ходу: болотоход своими руками

Вездеходы-болотоходы − это вообще отдельная история. Для многих охотников и рыболовов изготовление вездехода из мотоблока («Нева» или любого другого) на сегодняшний день остаётся единственным выходом. Приобретение подобной техники не каждому по карману. К тому же самодельный агрегат проще ремонтировать в дороге, если сам его собирал по винтику.

Предлагаем Вашему вниманию несколько фотопримеров интересных самоделок из мотоблоков и бензопил, поставленных на гусеничный ход.

ФОТО: hewic.ruvegity.ru.netФОТО: guns.allzip.orgНу, а теперь – бонус: несколько фотографий, демонстрирующих высоту полёта фантазии наших умельцев и примеры воплощения её в жизнь.

1 из 6

ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: twitter.com
ФОТО: avatars.mds.yandex.net

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной  из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

Самодельный мини-трактор на гусеницах: из чего сделать своими руками

Самым лучшим мини-трактором можно назвать модернизацию мотоблока. Если владелец не желает самостоятельно ставить его на гусеничный ход или для этого попросту нет времени, вполне можно приобрести необходимые узлы.

А после того как гусеницы для мотоблока «Нева» или любого иного приобретены, можно цеплять к нему различное навесное оборудование (плуг, окучник, плоскорезы). Цены на небольшие гусеницы для мотоблоков не слишком высоки, в отличие от длинных элементов, используемых в более крупной технике.

Предлагаем посмотреть в видеообзоре, как выглядит и работает мотоблок на гусеницах.

Самодельный вездеход на гусеничном ходу: болотоход своими руками

Вездеходы-болотоходы − это вообще отдельная история. Для многих охотников и рыболовов изготовление вездехода из мотоблока («Нева» или любого другого) на сегодняшний день остаётся единственным выходом. Приобретение подобной техники не каждому по карману. К тому же самодельный агрегат проще ремонтировать в дороге, если сам его собирал по винтику.

Предлагаем Вашему вниманию несколько фотопримеров интересных самоделок из мотоблоков и бензопил, поставленных на гусеничный ход.

1 из 6

Принцип конструкции

Сейчас продаются как бы блоки на все четыре колеса авто, просто убираем стандартные колеса, прикручиваем специальные переходники на ступицы – одеваем гусеницы.

Нет, они не большие, а соответствуют именно размерам вашего авто, просто помещаются в стандартные арки колес, есть варианты даже на легковые автомобили, хотя это немного абсурдно.

Конструкция также проста, имеется треугольная металлическая мощная рамка, с пятью (иногда больше) парами катков внизу и одним большим сверху. На которые одевается гусеница, сделанная по специальной технологии (многие скажут — похожа на резину), однако это не совсем так, износостойкость и эластичность на высоком уровне, они остаются мягкими даже при минусовой температуре. Конечно состав материала вам никто не выдаст.

В верхний «большой» каток, устанавливается стандартная ступица колеса и сажается на жесткую сцепку, таким образом, ступица вращаясь будет передавать вращение всей конструкции, вот вам и вездеход готов. Большим плюсом остается то что можно поворачивать руль как на обычном авто с колесами, также когда нужно просто снимаем гусеницы и одеваем обычные колеса.

Советы по эксплуатации и после

Применяя гусеничные модули для мотоблока, следует полноценно проверять, внимательно смотреть, насколько высококачественно проведено натяжение цепи, а также систематически обрабатывать машинным маслом элементы, чье трение происходит при передвижении мотоблока. Помимо этого, необходимо каждый раз перед применением проводить проверку, не появились ли на цепочке прорывы.

После эксплуатации также необходимо проверить технику и гусеницы, осуществить техосмотр, чтобы своевременно найти повреждения или же сломавшиеся грузозацепы

Пользуясь мотоблочной конструкцией, важно не допускать заездов на корневища вековых деревьев и каменистые насыпи, а также пни, иначе гусеницы разорвутся

Обратите внимание! Чтобы гусеничная база к мотокультиватору прослужила как можно дольше, важно гарантировать модулю комплексный полноценный уход

Нужно:

1. Отслеживать уровень регулирования и натяжки цепи.
2. Внешне смотреть, чтобы при езде на техническом аппарате, цепочка была цельной.
3. Все соприкасающиеся детали, механизмы обязательно промазывать машинным маслом.

Элементарные рекомендации по уходу помогут свести к нулю риски выхода из строя готовых мотоблоков и в частности гусеничного блока. Мотоблочный аппарат на гусеницах станет мощным помощником для реализации задач.

Подсоединение гусениц к мотоблочному аппарату дает возможность значительно изменить маневренность, проходимость. Это ведет к повышению спектра потенциальных операций, с которыми может справиться аппарат. Гусеницы в некоторых позициях выигрывают у традиционных колес. Относительно процесса переделывания, то он вполне себе простой, однако надо обладать опытом, знаниями, подготовить материалы и инструменты, при желании, внимательном отношении к работе, поставленной задаче все обязательно получится.

Гусеничная платформа, виды, модификации

Данное оборудование производят как отечественные компании, так и зарубежные производители. В результате этого существует множество модификаций, различающихся:

• по форме;
• по принципу монтажа;
• по использованию.

Формы модулей

Из всего разнообразия моделей можно выделить две основные формы:

1. Прямоугольная осевая;
2. Треугольная шестеренчатая.

Осевые приставки состоят из:

• платформы;
• оси;
• четыре ролика;
• двух шестерен;
• двух гусениц.

Платформа крепится к мотоблоку болтовыми соединениями. К нижней части оси присоединены четыре ролика. Ролики создают необходимое натяжение гусеницы. Две шестерни, размещенные по обеим сторонам гусеницы, попадая в паз, приводят платформу в движение.

Треугольная шестеренчатая приставка состоит из следующих элементов (для каждой гусеницы отдельно):

• большой шестерни;
• жесткой рамы;
• восьми роликов;
• гусеничная лента.

Гусеничный привод треугольный

Большие шестерни насажены на ось, идущую от редуктора мотоблока. Ролики закреплены в нижней части жесткого каркаса, они располагаются попарно по оба края гусеничной ленты. Такое строение позволяет обеспечить необходимое натяжение гусеницы при движении. Разблокировка дифференциала позволяет мотоблоку совершать различные маневры — развороты, повороты и т. д.

Решив купить (или изготовить самостоятельно) гусеничный привод для мотоблока, необходимо учесть следующие характеристики приставки:

1. Оптимальную скорость движения мотоблока на гусеничном ходу. Мощные модели могут обеспечить скорость от 18 до 20 км/час.
2. Грузоподъемность приставки. В большинстве случаев приобретаются модели грузоподъемностью 200 кг, но каждый владелец техники вправе выбирать и подбирать эту характеристику под свои нужды, учитывая мощность двигателя мотоблока.
3. Максимально допустимую высоту снежных масс (если планируется использование приставки и мотоблока в качестве снегохода). Основной ограничитель — высота двигателя. Современные приставки позволяют с комфортом передвигаться по снегу до 50 см. высотой.
4. Допустимый уровень жидкой грязи, воды также колеблется в пределах от 45 до 50 см. Причина та же — высота расположения двигателя.

Для того, чтобы обеспечить длительность эксплуатации и исправность всех элементов модуля, необходимо регулярно (перед и после каждой эксплуатации) производить следующие действия:

Перед поездкой осмотрите гусеничную приставку.
Проверьте степень натяжения роликов.
Проверьте надежность крепежных элементов.
Обратите внимание на целостность треков, состояние гусеничной ленты.
Производите регулярную смазку всех движущихся узлов и частей гусеничной конструкции.

Гусеницы для мотоблока: каким способом изготовить их самостоятельно?

Перед тем как начать, стоит отметить некоторые моменты. Гусеницы для мотоблока должны быть не слишком тяжелыми, потому что обычно данный мини-трактор обладает не слишком мощным двигателем. Чрезмерный вес может привести к тому, что устройство выйдет из строя. Есть несколько вариантов материалов: втулко-роликовая цепь в сочетании с транспортной лентой, шины, цепи, трубы, ремни. Чтобы своими руками сделать гусеницы на мотоблок, необходимо иметь в наличии следующие инструменты:

• болгарка, в некоторых случаях ‒ дрель, электролобзик;
• болты, гаечные ключи и, непосредственно, определенное количество гаек;
• шлифовальная лента, цепи, проволока;
• нож (преимущественно ‒ сапожный), набор отверток;
• аппарат для сварочных работ.

Как сделать гусеницы для мотоблока своими руками, можно узнать из видеоинструкции.

Конечно, схематическая разработка и чертеж – обязательный пункт в подготовке к самостоятельному изготовлению приспособления. Кроме самого механизма, можно самостоятельно изготовить гусеничный привод для мотоблока, применение которого зависит от фантазии владельца (начиная от работ с обработкой почвы, заканчивая даже сбором угля).

Преимущества и особенности самодельного снегохода

Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции

Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.
