Как сделать косилку своими руками?

Как было указано ранее, создать газонокосилку можно:

ИЗ СТАРОГО ПЫЛЕСОСА

Проведение подобной процедуры довольно простое, главное запастись терпением и следующими элементами:

• колесами (подойдут даже от старой коляски);
• сварочным аппаратом;
• ручной пилой;
• стальными листами;
• электрическим двигателем.

Из стального объекта следует вырезать особую площадку, ведь она будет играть роль монтировочной опоры для двигателя, чей вал должен быть размещен в нижней области. После произведения установки, как на вышеуказанном видео, необходимо создать надежный протекционный кожух для двигателя.

Толщина «панциря» должна быть 1,2 мм, а что касается диаметра определенных отверстий этого протектора, то он должен иметь больший коэффициент, чем вал, буквально на 4 мм. Двигательную установку необходимо разметить на расстоянии 3-4 см от земли, ведь иначе деталь будет повреждаться во время передвижения и работы.

Особое внимание следует уделить металлическому диску, который устанавливается на сам вал. Ножи нужно создать в нескольких вариантах

Для этого мастер должен вырезать из железного листа диск (размерный коэффициент которого равен 38-40 мм). Он размещается на двигательном конце и аккуратно приваривается сварочным аппаратом.

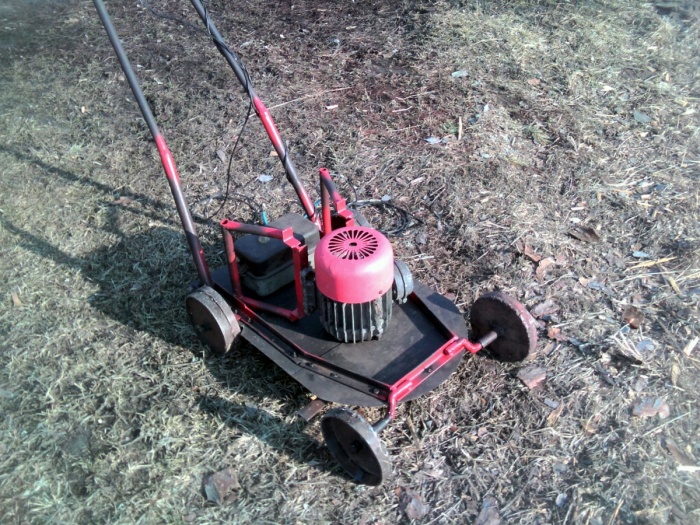

ИЗ СТИРАЛЬНОЙ МАШИНЫ

Для создания самодельной косилки идеально подойдут следующие элементы:

• двигатель от ненужной стиральной машины;
• колеса от старой детской коляски;
• лист металла (толщина 2–4 мм);
• ножи из стали;
• тонкая водопроводная труба (будущая рукоятка)
• электрический кабель;
• вилка;
• включатель.

Само устройство газонокосилки не назовешь чрезвычайно сложным, ведь она вмещает в себя надежный корпус, острые ножи, мощный двигатель и выгодно расположенный рычаг управления. Поэтому каждый желающий сможет довольно быстро создать своими руками полезную газонокосилку.

Асинхронный двигатель будет лучшим вариантом, поскольку он практически не шумит. Колеса должны позволить ножам находиться на высоте от земли (5-6 см). Благодаря такой особенности косилка подойдет для высокой травы и неровных участков. Желательно установить 4 колеса, поскольку только тогда можно гарантировать максимальную маневренность и стойкость.

Металлический лист для рамы должен быть шириной 30х50 см, а что касается глубины, то в этом плане необходимо проследить, чтобы двигатель и покрывающий его кожух не «выглядывали» за ее границы. В большинстве случаев ножи изготовляются самостоятельно из стальных листов (толщина 2–3 мм и ширина 20–50 мм).

ИЗ БЕНЗОПИЛЫ ДРУЖБА

Указанный тип бензопилы обладает необходимым уровнем мощности, поэтому он станет отличной основой для будущего садового помощника. Для создания понадобятся:

• базовый механизм – двигатель;
• каркас, который сыграет роль опоры для монтажа узлов приспособления;
• кожух протекционного характера;
• ножи;
• колеса;
• детали и ручки, являющиеся частью системы управления.

Достав двигатель из старой-доброй, но уже ненужной, бензопилы важно просто установить ее в тележку передвижного характера, ничего не меняя в механизме. А создать тележку указанного плана можно с помощью уголков 25х25, располагающими размерами 500 мм и 600 мм

Затем они должны быть соединены посредством сварочного аппарата в форме рамы.

Затем в области уголков устанавливаются колеса, и получается своего рода шасси. Следующий шаг состоит в том, чтобы «избавить» старую бензопилу от шины и «штурвала». Ручка также изготовляется из водопроводной трубы, как и в предыдущем уроке.

«Штурвал» следует прикрутить к получившейся ручке, а после провести увеличение длины газового троса и топливного шланга.

ИЗ БОЛГАРКИ

Указанный инструмент следует воспринимать в качестве универсального, ведь из него можно сделать цеповую пилу для резки древесины, фрезерный и сверлильный станок, и, конечно же, газонокосилку. Для ее создания необходимо распилить пополам диск легкового колеса автомобиля и использовать только одну часть. С одной стороны ее нужно приглушить металлическим листом.

К получившемуся корпусу следует приварить колеса и ручку. Сверху нужно качественно вмонтировать болгарку, позаботившись о том, чтобы ограждающий кожух на самом инструменте был надежно закреплен. Поскольку рабочий вал болгарки довольно короткий, на него следует накрутить гайку с резьбой удлиненного плана. Теперь можно крепить к ней нож. Естественно, что подобный агрегат подойдет для среза невысокой травы, именно поэтому сделать самодельную косилку из болгарки довольно просто.

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

• приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
• каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
• защитного кожуха;
• ручки, позволяющей управлять устройством во время уборки травы;
• ножей;
• от двух до четырех колес;
• электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
• шнура питания с вилкой;
• травосборника.

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

• из пылесоса;
• из триммера;
• из старой стиральной машинки;
• из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
3. В форме диска.

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Газонокосилка из бензопилы «Дружба»

Для того чтобы узнать, как сделать косилку своими руками, иногда требуется хорошая смекалка. На пунктах сборки металлолома всегда можно найти выброшенную раму из уголков. Реже, но все же можно найти и колёса на шарнире, желательно под углом 180 градусов. Но даже если найти такую раму не удалось, её можно с лёгкостью сварить из подручных материалов.

Рабочий вал движется за счёт ремённой передачи от самой пилы до шкивов, на которые и крепится леска. Такая конструкция будет служить многие года без надобности дополнительного обслуживания. Подобный вариант более сложен в изготовлении, так как имеет двухколёсную раму и два роторные резаки. С другой стороны, у него есть и свои плюсы, поскольку его производительность гораздо выше, чем у обычных самоходных аппаратов.

Самостоятельное изготовление аппарата и смекалка, конечно, повод гордиться своим изобретением. Но нужно также помнить, что коллективные конструктивные решения всегда будут лучше отображаться на качестве и безопасности конструкции.

К преимуществам самодельных аппаратов можно отнести:

• экономию средств на приобретении нужных материалов по низкой цене вместо нового инструмента;
• использование инструмента, который не имеет товарного вида, но не потерявший своей функциональности;
• самостоятельная сборка позволяет всегда усовершенствовать изобретение, а также знать его конструкцию идеально.

В такой модели высота не регулируется, и за счёт этого газон не всегда удаётся подстричь ровно. А также минусом является отсутствие ёмкости для сбора травы, что автоматически увеличивает трудозатраты человека. Тяжёлый инструмент самостоятельной сборки иногда может испортить газон своим весом. Это объективный фактор в пользу выбора заводской модели вместо самостоятельной сборки.

Originally posted 2018-04-18 12:18:33.

Необходимые инструменты и материалы

Учитывая, что схемы изготовления косилок, которые будут приведены в нашей статье ниже, придуманы с учетом использования подручных материалов, любой из названных компонентов может быть заменен. Если у вас нет возможности достать любой из указанных материалов, но есть идея, чем его заменить, вы можете свободно вносить изменения в наше предложение.

Мы же предлагаем только ориентировочный список того, что может пригодиться:

• сварка;
• крепежные элементы;
• металлические уголки;
• донная часть ненужной железной бочки или любой другой кусок металла подобной формы;
• несколько режущих пластин;
• ось для колес;
• колеса.

Газонокосилка бензиновая (ручная). 8 фото самоделок

Ручная бензиновая газонокосилка – и как её «модно» называют – триммер, отличный помощник по хозяйству. Кстати говоря, можно и заработать на этом, если к примеру, у соседей заросли есть, а триммера нет. Вещь то полезная и сделать можно самому, не из палки и грязи конечно, но можно. В статье подобрал 8 фото самоделок бензиновых ручных газонокосилок.

Техасская резня ручным триммером. Хочешь сыграем в игру?

А вот наш отечественный Николай Сергеевич из Брянска, который любит чистоту на своём участке.

ФОТО:https://machinspec.com/wp-content/uploads/2015/10/benzokosa_4-600×592.jpg

Аргумент в минусы бензокос только один – расход бензина, который составляет в среднем 1 л.\час, но во-первых – она автономна, во-вторых за час можно скосить большую территорию.

Не мог не добавить жителя Тамбова, только посмотрите на этого Кулибина и его газонокосилку!

Вам кажется, что на фото покупной триммер из-за блеска деталей и красивой сборки? Нет, друзья, это продукт ручного труда и смекалки.

На фоне крымского берега, любая бензокоса будет смотреться чудесно.

Вот так выглядит обычный огород в Саранске. На фото ПЕРВАЯ обкатка ручного триммера.

Никогда не забывайте — любой технике нужен уход.

Подведём итог нашего познавательного экскурса в мир бензиновых триммеров – вполне неплохо, что думаете? Тем более компактно, полезно, и дополнительный повод гордиться собой, потому что сделать что-то своими руками может не каждый. По традиции выражаю благодарность людям, которые остаются со мной несмотря ни на что. Помните – вы потрясающие!

Читать полностью (ссылка)

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?

Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

• основным и действенным механизмом у нас послужит двигатель;
• каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
• кожух защитного характера;
• ножи;
• колеса;
• детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Газонокосилка электрическая

Составные части газонокосилки

Для изготовления электрической газонокосилки своими руками используется двигатель любого старого прибора. Моторы от мелких бытовых приборов не способны выдержать длительную работу, перегреваются, могут «сгореть». Даже двигатель пылесоса относительно слабый, требует оснащения вентилируемым корпусом, работы с перерывами при изменении звука мотора. Для комфортной работы требуется двигатель мощностью от 1 кВатт.

Нож для газонокосилки может быть вырезан и выточен из твердой стали, как единый элемент или, как несколько ножей прикрепленных в центре. Нож из тонких проводов, или лески для травы, как у промышленной ручной газонокосилки требует большую мощность прибора, частую смену насадок. Возможно использование заточенного своими руками круглого диска – он более прочный, безопасный, долговечный.

Ручка для газонокосилки может быть сварена специально, или взята от старой тележки, коляски. При выборе имеет значение легкость элементов. Использование всего каркаса от коляски или тележки упрощает процесс изготовления, но элементы должны быть прочными, не ржавыми. При отсутствии подручных средств, каркас и ручку можно сварить из стальных труб.

Шнур электропитания лучше удлинить, предусмотрев возможность заматывать-разматывать его. Колеса нужны небольшие, но высотой до центра не менее 10 см, для оптимального размещения ножей, комфортного передвижения по участку. При слишком маленьких колесах, например от пылесоса, можно нарастить высоту для ножей, но они не рассчитаны на значительный вес металлической конструкции газонокосилки.

Защитный кожух для ножей крепится вокруг режущих элементов, формируется из листа стали своими руками или используется готовый подходящий элемент. Он необходим как для безопасности косильщика, так и для защиты ножей от попадания на камни или другие твердые предметы.

Важно! Элементы для сбора своими руками газонокосилки должны быть не просто подходящими, но и в нормальном состоянии, позволяющем не щадящую эксплуатацию

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия

Наличие вентиляции особо важно для двигателей маленькой мощности

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Важно! Болтовое соединение менее надежно для сборки газонокосилки, его необходимо часто проверять и закреплять

1 Общее строение и разновидность

Существует несколько типов газонокосилок:

• бензиновые агрегаты;
• электрические;
• механические;
• аккумуляторные.

Преимущества первых — эффективности работы.

Газонокосилка из стиральной машины

Это универсальные механизмы для ухода за травой. Спектр использования в домашних условиях и коммунальными службами. Преимущество вторых — удобство эксплуатации, компактность. Работают от электричества, что ограничивает возможность эксплуатации. Простота строения преимущество третьих типов.

Преимущество последних — мобильность и отсутствие кабеля. Возможность применения на площадях от 200 метров квадратных.

Собрав самостоятельно это оборудование можно изучив соответствующую информацию. Сборка этого агрегата из подручных материалов не займет много времени и сэкономит семейный бюджет. Косилка из бензопилы, по мощности, не будет уступать готовым изделиям. Состоит косилка своими руками из следующих деталей:

• нож;
• ручка управления;
• колеса;
• двигатель достаточной мощности;
• защитный чехол;
• кабель питания.

Каркас — металлический лист, толщиной 3 мм. Лист укреплен рамой из металлических углов. Сверху размещается двигатель, снизу защитный чехол. Сбоку — оси для колес и рукоятки для управления механизмом.

Газонокосилки сделанные своими руками

Двигатели для газонокосилки используют двух типов : фланцевый или обычный. В случае с первым крепление происходит к листу с помощью отверстий совпадающих с фланцевыми. Во втором привариваются две стойки из уголка (должны совпадать с лапами двигателя). Узел резки является центральным местом механизма. Состоит из оправы на которой размещены ножи.

1.1 Как сделать газонокосилку своими руками?

В качестве основы используется готовый металлический каркас. Электродвигатель используется из бытового прибора. Основной критерий выбора — мощность 500 Вт и число оборотов 3000 об/мин. Чем выше количество оборотов, тем стрижка травы происходит ровнее.

Для этой цели послужит двигатель из бензопилы, стиральной машины или из старого пылесоса. При фиксировании электродвигателя необходимо следить чтобы вал был в центральной части шасси. Стандартная длина ручки 90 сантиметров. В зависимости от роста работника ее высота может варьироваться.

1.3 Нож

Следующим этапом изготовления является нож. Изготавливается из стали листовой. Ширина отрезка 20-50мм. Нож должен быть тонким, но прочным. Может быть двух видов. Первый — в виде полосы, крепящейся симметрично оси оправки. Длинна ножа равна ширине захвата, что составляет 30 см. Концы полосы затачиваются. Второй вариант — крепящиеся по краям под углом 180 градусов относительно друг друга.

Нож длинной 80мм. Для предотвращения наматывания травы на вал режущие кромки должны быть чуть загнутыми вниз. Нож болтами крепится к диску. Крепление одним болтом позволяет режущему механизму складываться при препятствии. Деформация и поломка при этом исключены. Второй более надежен, однако есть риск повреждения режущего механизма. Для предотвращения откручивания при креплении используются шайба — гровер и контргайка.

1.4 Вал

Диаметр вала равен диаметру отверстия. Отверстия симметричны относительно друг друга, и прорезаются заранее. Из стали изготавливается и защитный чехол(кожух). Представляет собой круг с диаметром 530 мм, отверстие, находящиеся посередине (диаметр превышает окружность вала на 5 мм).

Приваривается к корпусу так, чтобы перекрывать конец вала на 2,5-3 см. Необходим для защиты вала и двигателя от механических повреждений и загрязнения. Для охлаждения двигателя в чехле делаются отверстия. Газонокосилка из болгарки электрическая по функциональности и мощности не уступает промышленной.

Вал с ножом для газонокосилки

1.5 Колеса

Количество колес подбирается индивидуально. Возможность выбрать 3, 4, 2 колеса. Двухколесная электрокоса более маневренна и борется с травой в самых недоступных местах. Можно воспользоваться имеющимися или сделать самостоятельно. В качестве сырья подойдет фанера или подшипники. Чем больше диаметр тем лучше травокосилка передвигается по почве.

1.6 Двигатель

Для такой цели подойдет любой исправный агрегат. Дрель, пылесос, бензопила, стиральная машина подойдут как нельзя кстати. Идеальная мощность один киловатт. Это дает возможность реже затачивать нож. Основной принцип выбора-площадь захватывания травы. Чем она больше, тем мощнее должен быть двигатель.
