Фотореле для уличного освещения: автоматизированное отключение и включение света на дачной территории

Подключение фотореле к светодиодному прожектору

Самой доступной и понятной для пользователей схемой подсоединения является прямой монтаж к сети электроснабжения. На прибор обязательно необходимо подать 220В, то есть фазу и ноль.

Все провода этого устройства, как правило, окрашены в разный цвет.

Это важно. По паспорту, который прилагается к фотореле, нужно определить вход фазы подключения и выход на светильник

В этом плане следует выделить такую закономерность:

• ноль: синий провод;
• входная фаза: коричневый провод;
• выход на прожектор: красный провод.

На проводе, осуществляющем выход на нагрузку, фаза возникает лишь в момент срабатывания прибора. Ее нужно заводить непосредственно в сам прожектор.

Механизмы сцепления композитов с поверхностью дентина

Управляющее устройство

Мало иметь датчик освещенности, кроме него схема фотореле подключения подразумевает наличие управляющей части, которая будет «обрабатывать» поступающую информацию от сенсора, и в зависимости от внешних условий, производить действия с лампами. Схема проста и выполнима даже начинающими радиолюбителями. Но, возможно даже к сожалению, в настоящее время надобности в травлении плат и пайке компонентов нет. Уже продаются управляющие устройства в сборе, с датчиком, креплением и корпусом. Остается только присоединить нужные провода и смонтировать сами части прибора в места его постоянной дислокации.

Для тех же, кто желает повторить управляющую часть фотореле для освещения своими руками, можно предложить следующую отлаженную практическим опытом схему, которая поможет в том, как правильно подключить устройство:

Фактически, схема аналогичная продемонстрированной, используется в промышленном фотореле ФР-601. Ее принцип работы: уменьшение сопротивления при попадании света на фоторезисторе R1, запирает транзистор VT2, который, в свою очередь, не дает сработать реле K1. Названый соединитель разрывает контакт K1.1, управляющий подачей тока на нагрузку. В случае повышения сопротивления, при потере освещенности R1, транзистор открывается, срабатывает реле и соединяет линию питания ламп. Подстроечным резистором R3 можно производить регулировку системы, настраивая ее общую чувствительность срабатывания.

Типичные проблемы и ошибки

В ходе установки фотодатчиков новичком, особенно не обладающим соответствующим опытом, часто допускают типовые ошибки.

Настройка в помещении

Иногда для удобства подстройка порога выполняется в закрытом помещении, чего делать не следует.

Дело в том, что чувствительный элемент внутри корпуса (или же выносной) реагирует не только на видимый свет, но может также воспринимать и солнечный ультрафиолет. Его отсутствие при комнатном тестировании повлияет на «точность» срабатывания: домашнее остекление гасит до 80 % УФ-спектра.

Ошибки соединения проводников

Фотодатчики обычно подключаются к уличному освещению по трехпроводной схеме: фаза, ноль, нагрузка.

Иногда возникает путаница с назначением проводников — что куда присоединять. Для понимания, как правильно соединить провода, можно ориентироваться по цветовому кодированию жил. Одна из них обычно зеленая или синяя — так обозначен «ноль».

Оставшаяся пара проводов тоже имеет свою расцветку — например, красный, коричневый.

В случае на картинке выше коричневая жила — вход от электрического питающего автомата, а красный провод ведет к лампочке. В нем фаза возникает при срабатывании фотопереключателя.

Место установки

Важно выбрать правильное место монтажа. Правильная и неправильная установка фотореле для уличного освещения на примерах:

Правильная и неправильная установка фотореле для уличного освещения на примерах:

В большинстве случаев для соблюдения этого правила фотореле ставят над фонарем, или даже на его корпусе, если есть техническая возможность.

Если в установке допущена ошибка, это приведет к самопроизвольным ложным срабатываниям, периодическому «морганию» света и прочим ошибкам.

Может случиться так, что «спрятать» фотодатчик нельзя. Тогда следует отгородить его от фонаря плотной непрозрачной перегородкой.

Ухудшение работы

С течением времени реле иногда начинают работать хуже. Это возникает из-за естественной деградации и загрязнения материала: колпачок фотоэлемента темнеет и хуже пропускает солнечные лучи. Грязь удаляется простой влажной очисткой, но деградировавший пластик подлежит замене — отдельно, если имеется возможность, или вместе со всем прибором.

Положение устройства

Важно не только то, как подключить датчик света к нагрузке и сети, но и в каком положении в пространстве установить аппарат. Некоторые виды устройств можно располагать лишь «вниз головой», фотоэлементом к низу

Для определения корректной позиции на корпус наносятся соответствующие пометки:

Неверная установка приведет к неправильной работе или попаданию внутрь влаги, если «низ» защитной крышки содержит незащищенные технологические отверстия.

Водяные печи Булерьян

Видео на тему

Сфера применения печек

Фотореле: назначение и область применения

Прибор предназначается для автоматического управления электрическими цепями уличного освещения. Говоря простыми словами, это тот же выключатель освещения, только управляемый электроникой. При восходе солнца, когда уже нет потребности освещения улиц, фотореле срабатывает на отключение света, а при появлении первых сумерек – включает его.

Широкое применение устройство получило в сфере коммунального хозяйства для освещения улиц. Это позволило намного снизить потребление электроэнергии светильниками ЖКХ и управлять процессом без присутствия человеческого фактора. Ранее необходимо было в определенное время включить уличное освещение, а с приходом рассвета – отключить. Теперь, благодаря датчику, данная функция выполняется автоматически.

Фотореле также широко используют для автоматического контроля освещения частных или загородных домов, автостоянок, щитов, BIG-бордов, витрин магазинов, фасадных зданий и прочих конструкций, требующих подсветки в ночное время.

Вас также может заинтересовать для чего нужен дроссель. Рекомендуем Вам более подробно прочитать об этом.

Для управления уличным освещением в автоматическом режиме необходимо включить в питающую электрическую цепь светильников датчик фотореле. Также можно использовать уличный датчик движения.

От размещения зависит чувствительность срабатывания датчика присутствия для включения света. Если фотореле закрывается посторонним предметом (например, ветка дерева), то чувствительность его срабатывания кардинально снижается.

Фотореле также широко применяется не только для наружного освещения, но и для внутреннего освещения интерьера домов. Датчик обеспечивает ночную подсветку светильника для освещения декоративных изделий или прочих предметов в помещении (настенные часы, картины, награды, статуэтки, аквариумы). Использование данного элемента практически безгранично.

Онлайн калькулятор для перевода дюймов в миллиметры и обратно

Как работает прибор

Чтобы оценить перспективность использования подобного изделия, необходимо выяснить, каков принцип работы фотореле. Рассмотрим, какой принцип работы имеет светодатчик на примере его установки на улице (в системе наружного освещения).
Фотореле для уличного освещения, впрочем, как и для подсветки дома, имеет довольно простой принцип работы:

• при незначительном количестве приходящих на светодатчик световых лучей происходит замыкание контактов, что приводит к включению света на улице. К примеру, таким образом можно зажечь уличный фонарь;
• когда количество попадающих на светодатчик световых лучей увеличивается (наступает день), то фонарь или другая лампа будут выключаться. Это происходит вследствие того, что фотодатчик автоматически размыкает контакты.

Принцип работы фотодатчика

Автоматический контроль уровня освещенности таким прибором возможен благодаря наличию в его конструкции потенциометра. С его помощью светодатчик может точно определить оптимальное время для включения или выключения осветительных приборов (уличного фонаря или других светильников).
Помимо этого современные приборы обладают определенной регулировкой, которая позволяет любому человеку самостоятельно настроить диапазон срабатывания фотодатчика. Он оснащен еще и таймером. Таким вмонтированным таймером обеспечивается контроль работы аппарата.
Как видим, для дома фотодатчики не очень подходят, так как здесь их следует устанавливать вблизи оконных проемов. Иначе они будут держать свет включенным даже тогда, когда день уже начнется. А это лишние траты. Поэтому такие аппараты самое широкое свое применение находят вне помещений. Фотореле для уличного освещения подходит лучше всего. Так, фотодатчик может использоваться в разных местах:

• им может быть оснащен фонарь или лампа, установленная вблизи входа в дом;
• в качестве элемента системы наружного освещения подъездов многоквартирных домов;
• фонарь или лампа торшерного типа, к которым подключен светодатчик, часто используются для освещения тропинок, дорожек и тротуаров.

Как видим, по некоторым особенностям работы фотодатчик немного напоминает обычный датчик света. При установке его подключают в щит, что находится в доме. Но здесь следует помнить, что в щит прибор следует подключать по специальной схеме. В противном случае он может работать не так, как требуется.

Схема подключения фотодатчика

Если нарушить принцип подключения, то щит вообще может повредиться вследствие короткого замыкания.

Вопрос – ответ

Вопрос: Погасла лампа после нескольких часов работы прибора.

Ответ: Возможно, перегорела лампа или сгорел предохранитель. Необходимо учитывать пусковые токи. Прибор использовать с меньшей нагрузкой. Придется приобретать более мощный прибор.

Вопрос: Установил проверенный ФР-16 А, через сутки перестал работать. Свет горит все время, днем светодиод гаснет.

Ответ: Очевидно, проходящий ток превысил номинальный, и контакты залипли. Сам прибор должен быть исправен. Замените реле на более мощное (24 вольта). Ставьте автовключатель. Учитывайте пусковые токи.

Вопрос: Лампа освещения постоянно мигает.

Ответ: Неправильно установлен прибор. Он ловит свет от светильника. Установите его в другом месте, где на него не будет попадать свет.

Вопрос: Летом все работало, выпал снег, и прибор стал произвольно включаться и отключаться.

Ответ: Фотореле ловит отражающийся свет от снега. Подложите оцинкованную пластину под окошко сенсора.

Вопрос: Почему прибор срабатывает на свет фар автомобилей?

Ответ: Подобным образом срабатывают модели, не обладающие задержкой выключения (ФР-2Э, ФР-7А, ФР-8А, ФБ-2, ФБ-5). Если установить сенсор выше (уровень 2 этажа) все будет работать нормально. Настройка при этом должна быть не менее 20 ЛК.

Вопрос: Нужно чтобы свет включался раньше.

Ответ: Немного отведите фотосенсор от светового окна. Получая меньше света, он будет срабатывать раньше.

Вопрос: В прибор попала вода.

Ответ: Самая распространенная ошибка при установке прибора. У гермопыльника по диаметру, обрежьте кольцо. Отверстие для провода должно быть меньше его диаметра в два раза. Тогда плотность в этом месте увеличится, не давая проникать влаге.

Кто производитель

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

• Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
• Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
• Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
• Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

• Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
• Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Фотореле ФР-602 от IEK для уличного освещения: схема подключения и принцип работы (видео)

Стоимость и лучшие производители

Стоимость фотореле зависит от производителя, марки, конструкции, степени защиты, срока гарантии, комплектации. На стоимость влияет качество корпуса, его герметичность и устойчивость к повреждениям.

Цена моделей может отличаться от пунктов продажи, но в среднем составляет:

Производства Китай, стоимость 269 рублей;

Фотореле ФР-3Э на Din-рейку IP20

Производства НТК Композит г. Санкт-Петербург с выносным датчиком на проводе длиной 970 м и разницей температур от -40 до +40 градусов по Цельсию, стоимость 509 рублей.

Производства Реле и автоматика г. Москва, стоимость 3 386 рублей.

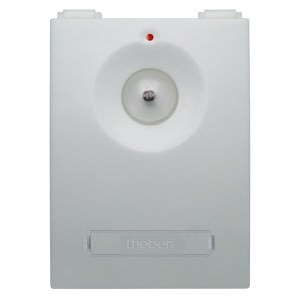

Ф1260700 LUNA

От компании Theben Германия с встроенным датчиком, с температурой наружного воздуха от -35 до 55 градусов по Цельсию стоимость 4 580 рублей;

TWA-1 астроном

От испанского производителя АВВ с креплением на Din-рейку, с аккумулятором, рассчитанным на 5 лет и двумя модулями. Стоимость 8 461 рубль.

Фотореле BJE2240W-53

Производства АВВ, со встроенным датчиком, большим диапазоном освещения -30-500 люкс, стоимость 11 250 рублей.

При покупке нужно выбрать фотореле с учетом технических характеристик, надежности и особенности конструкции. Для одной лампочки, мощностью 100 Вт, подойдет любая модель.

При подключении нескольких светильников нужно рассчитать ток нагрузки. Для этого нужно разделить мощность всех ламп на 220 Вт. Полученную цифру нужно сопоставить с током нагрузки прибора.

Приборы с выносным датчиком более надежны, так как электроника работает в более комфортных условиях. Но модели со встроенными датчиками устанавливать намного легче. Намного проще устанавливаются приборы, подключаемые при помощи клемм.

Наиболее популярные отечественные и зарубежные производители светочувствительного реле:

1. Испанские компании: Legrand, ORBIS, ABB.
2. Чешская компания ELKO EP.
3. Немецкий производитель Theben.
4. Белорусские предприятия Ноотехника, Евроавтоматика ФиФ.
5. Отечественные производители: Реле и автоматика, Астро-УЗО (Москва), Меандр, НТК Композит (С-Петербург), АВАР (Псков).

Покупать желательно напрямую от фирм-производителей, необходимо также обращать внимание на гарантийный срок эксплуатации. https://www.youtube.com/embed/2_Q-NCuvhw8

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

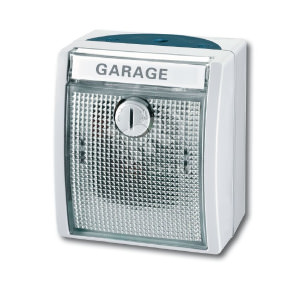

• Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
• Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Как подключить своими руками?

Подключение устройства с фотореле можно сделать своими руками. Все работы выполняются при выключенном напряжении тока. Сначала монтируется светильник на фасад здания или на опору (мачту).

Потом устанавливается фотореле по приведенной ниже схеме так, чтобы на него не попадал свет от светильника. При монтаже фотореле к поверхности стены нужно сначала укрепить специальный кронштейн. А потом зафиксировать его винтом к корпусу реле.

Самая простая схема подключения фотореле с встроенным датчиком:

Здесь есть клеммы, одна пара из них подключается к электросети, другая к светильнику.

Если клемм нет, то в корпусе есть три разноцветных провода.

В этом случае необходимы:

1. Модель фотореле.
2. с защитой не менее чем у прибора фотореле.
3. Специальные пружинные клеммы для .

Пошаговое руководство:

1. Сначала необходимо установить распределительную коробку , в которой есть четыре места для соединения проводов. Два провода подключаются к сети, их них один к фазе, другой к нулю. Свободный красный провод и синий, подключенный к нулю, подключают к светильнику.
2. После этих работ нужно подключить ток и затемнить фотоэлемент, чтобы проверить включение светильника.

Синий провод

– это ноль, питающий провод обычно коричневого цвета и красный провод служит для подключения к светильнику. Есть модели с проводами других цветов, тогда нужно ознакомиться со схемой подключения на упаковке прибора.
