Междуэтажное перекрытие по деревянным балкам

Требования к межэтажным перекрытиям

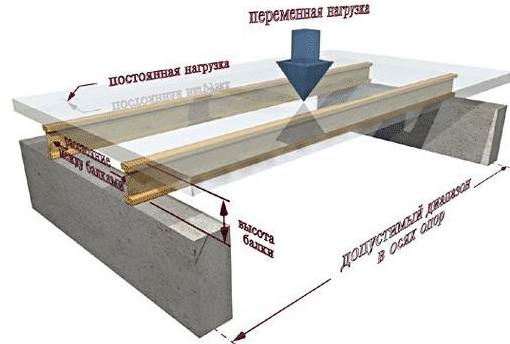

Межэтажные перекрытия обязаны выдерживать постоянные и переменные нагрузки, то есть кроме собственного веса выдерживать вес мебели и людей. Они должны быть достаточно жёсткими и не допускать превышение максимального прогиба, обеспечивать достаточную шумо- и теплоизоляцию.

Перед работой советуем ознакомиться с материалами, изложенными в СНиП II-25–80 (СП 64.13330.2011), там много полезной информации.

Удельные нагрузки от мебели и людей для жилого помещения принимаются согласно нормам. Однако если планируется установка чего-то массивного, например, аквариума на 1000 л или камина из натурального камня, это обязательно нужно учитывать.

Жесткость балок определяется расчётом и выражается в допустимом изгибе на длину пролёта. Допустимый изгиб зависит от вида перекрытия и материала покрытия. Основные предельные прогибы, определяемые СНиП, приведены в таблице 1.

Таблица 1

Элементы конструкций	Предельные прогибы в долях пролёта, не более
1. Балки междуэтажных перекрытий	1/250
2. Балки чердачных перекрытий	1/200
3. Покрытия (кроме ендов):
а) прогоны, стропильные ноги	1/200
б) балки консольные	1/150
в) фермы, клееные балки (кроме консольных)	1/300
г) плиты	1/250
д) обрешётки, настилы	1/150
4. Несущие элементы ендов	1/400
5. Панели и элементы фахверха	1/250
Примечания: 1. При наличии штукатурки прогиб элементов перекрытий только от длительной временной нагрузки не должен превышать 1/350 пролёта. 2. При наличии строительного подъёма предельный прогиб клееных балок допускается увеличивать до 1/200 пролета.

Учтите, что напольное покрытие в виде керамической плитки или бетонной стяжки, склонной к растрескиванию, могут ещё более ужесточить требования по допустимому прогибу, особенно при достаточно длинных пролётах.

Чтобы снизить нагрузки на балки, следует при возможности располагать их параллельно коротким стенам, с одинаковым шагом. Максимальная длина пролёта при перекрытии их деревянными балками — 6 м.

Схема армирования углов ленточного фундамента

Когда требуется защита?

Коррозия возникает на любых металлических поверхностях в самых разных сферах – от нефтегазодобывающей промышленности до судостроения. Протекторная защита от коррозии широко применяется в окраске корпусов танкеров. Эти судна постоянно подвергаются воздействию воды, и специальная окраска не всегда справляется с предотвращением реакций влаги с металлической поверхностью. Использование протекторов – простое и эффективное решение проблемы, особенно если суда будут находиться в эксплуатации длительное время.

Большинство конструкций из металла создается из стали, поэтому целесообразно использовать протекторы, имеющие отрицательный электродный потенциал. Основными для производства протекторов являются три металла – цинк, магний, алюминий. Из-за большой разности потенциалов этих металлов и стали радиус защитного действия становится шире, и любые виды коррозии легко устраняются.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Требования к конструкции

Перекрытие представляет собой конструкцию, предназначенную для разделения между собой по высоте смежных помещений. Другими словами, потолочное перекрытие формирует этажи и способствует отделению комнат от подвальных либо чердачных помещений.

Схема устройства потолочного перекрытия.

Конструкция потолка должна отвечать определенным требованиям. Так, в обязательном порядке оно должно быть прочным, ведь на него будет возлагаться нагрузка в виде мебели и людей. Существуют определенные рамки полезной нагрузки: для чердачного перекрытия она не должна превышать 105 кг/кв.м, междуэтажное и цокольное должно выдержать нагрузку до 210 кг/кв.м.

Кроме всего прочего, одним из обязательных качеств перекрытия является жесткость, во время воздействия нагрузок не должно возникать малейших прогибов.

Во время проведения монтажных работ по установке перекрытия своими руками необходимо позаботиться о его звукоизоляции в соответствии с нормами. Повысить уровень шумопоглощения может заделывание всех возможных щелей в местах стыковки материала.

Перекрытия, предназначенные для разделения помещений с разными температурами (подвал и комната, комната и чердак), нуждаются в дополнительном слое теплоизоляции.

Балочное перекрытие

Обработка балок

Такой вид перекрытия очень популярен при индивидуальном строительстве. Строя свой дом, хорошо изучите метод сооружения балочного перекрытия из дерева.

Деревянные балки, опирающие на несущие стены постройки, составляют основу балочного перекрытия. Их сечение высчитывайте в зависимости от длины шага между ними и расстояния между несущими стенами, перекрываемого балками и, конечно, от предполагаемой нагрузки на потолок.

Опирание балок на деревянный прогон

Отнеситесь серьезно к выбору древесины для балок. Строя потолочное перекрытие, помните, что балки могут быть сделаны из различных пород деревьев. Главное, чтобы они были хорошо просушены в течение 100 дней. Это во многом определяет их качество. Перед началом работ по строительству перекрытия проверьте балки. Проконтролируйте, есть ли на них гниль, трещины или другие нарушения древесины. Забракованные балки не используйте в строительстве.

Схема проема в перекрытии

1. Уложите балки на стены и выровняйте их по плоскости. Делайте это с помощью подкладок из просмоленной доски различной толщины. Никогда не используйте для выполнения этой работы, клинья, сделанные из необработанной древесины.
2. Для усиления стыков балок на внутренних стенах закрепите их металлическими скобами и хомутами. Вместо них можете воспользоваться деревянными накладками, сделанными из досок толщиной не меньше 40 мм.
3. По правилам пожарной безопасности балки перекрытия нельзя располагать к дымоходу ближе 400 мм.
4. Концы балок, которые заделываются в несущие стены, обязательно обработайте антисептиком, просмолите и оберните рубероидом. Эти меры защитят деревянные балки от возникновения и развития гнили.
5. Для придания перекрытию жесткости каждую вторую балку закрепите на вмурованное в кладку металлическое крепление.
6. Чтобы сделать черновой потолок, подготовьте черепные бруски, затем их закрепите на боковые грани балок. К брускам прикрепите выбранный вами материал, образующий черновой потолок.

О деревянных балках перекрытия

В строительстве используют балки прямоугольного, круглого или частично круглого сечения. Наиболее надежными являются пиломатериалы прямоугольного сечения, а остальные применяют в условиях отсутствия бруса или из соображений экономии, при наличии таких материалов в хозяйстве. Ещё большей прочностью обладают клееные материалы из древесины. Балки из клееного бруса или двутавра могут устанавливаться на пролёты до 12 м.

Самый недорогой и востребованный вид древесины — сосна, но используют также и другие породы хвойных — лиственницу, ель. Из ели делают перекрытия в дачных, небольших домиках. Лиственница хороша для строительства помещений с повышенной влажностью (баня, бассейн в доме).

Отличаются материалы также сортностью, которая влияет на несущую способность балок. Сорт 1, 2 и 3 (см. ГОСТ 8486–86) подходят для балок перекрытия, но 1 сорт для такой конструкции может быть излишне дорогим, а 3 сорт лучше использовать на небольших пролётах.

Особенности расчета

Деревянные несущие конструкции обязательно рассчитывают на предельную нагрузку. Это необходимо, чтобы проверить, выдержит ли принятое сечение все возможные воздействия. Обычно балки монтируют параллельно короткой стороне помещения. Высоту элемента определяют как 1/20-1/25 от ширины пролета.

Так, для перекрытия помещения 6х4 м ширина пролета равна 4 м, тогда высота несущей балки – 16-20 см. Шаг установки дощатых конструкций 60-80 см, брус можно укладывать через 60-100 см.

Максимальная величина пролета — 6 м. При больших значениях используют клееный брус.

Для определения параметров сечения пользуются таблицейИсточник giropark.ru

Чтобы проверить, достаточна ли прочность сечения балки, применяют специальный расчет, где учитывают собственный вес конструкции, динамическую нагрузку от расположенного на ней оборудования, людей, глубину и тип опирания, коэффициенты надежности, характеристики древесины.

Определяют также максимальный прогиб, он не должен превышать 1/250 от длины элемента. Предельная нагрузка для межэтажных перекрытий — 210 кг/м3, неэксплуатируемых чердачных — в два раза меньше.

В интернете для удобства застройщиков созданы онлайн-калькуляторы, помогающие просто и быстро произвести расчет деревянных элементов.

Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

• топор;
• циркулярная пила;
• ножовка;
• молоток;
• шуруповерт;
• саморезы и гвозди;
• рубанок;
• гидроизоляционный и теплоизоляционный материалы;
• строительный уровень длиной не менее 80 см.

1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
2. Торцы балок обмазывают битумом.
3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

• уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
• балки должны располагаться на расстоянии 40-50 см от дымохода;
• каждую 3-4 балку крепят к стене анкерами;
• пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

• для подвального и междуэтажного перекрытия – не более 210 кг;
• для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию

Расчет прогиба деревянной балки

для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е. балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;

для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

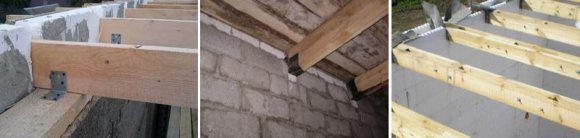

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Плюсы и минусы

Полезно сопоставить деревянные и железобетонные перекрытия, поскольку именно эти два варианта оказываются основными «соперниками». Стальные балки используются явно реже и в основном в промышленном и специальном строительстве. Изделия из дерева отличаются сравнительно скромной массой. На 1 кв. м. дерева приходится 350-400 кг.

Понижение массы строительной конструкции не только упрощает работу монтажников и позволяет облегчить транспортировку груза. Одновременно сокращается и стоимость производства работ. Да и возможность обойтись более «простым» фундаментом очень привлекательна. Если пролеты сравнительно невелики, а шаг выставления част, то можно выкладывать деревянные элементы без специальной грузоподъемной техники. Удается обойтись непосредственными силами самих участников строительства.

Легко заметить, как пол вибрирует, когда по нему ходят. Правда, это смущает не всех людей. Но из-за слишком легкого сдвига могут появиться трещины в слоях штукатурки, иногда раскрываются швы, отделяющие листы отделочных конструкций.

В большинстве случаев деревянные перекрытия используют как подложку под дощатый пол. Через несколько лет могут возникнуть неприятные посторонние звуки. Каменное перекрытие лишено этих недостатков. Кроме того, оно намного эффективнее гасит звуки. Можно бороться с проникновением посторонних шумов через древесину за счет дополнительной засыпки. Но при этом теряются такие преимущества, как легкость и быстрота постройки. Вдобавок утяжеление перекрытия не всегда помогает полноценно решить проблему.

Деревянные конструкции могут сгореть, по ним очень быстро распространяется огонь. Оба недостатка могут быть ослаблены, конечно, специальными пропитками. Но тогда нельзя уже вполне говорить о натуральности перекрытия, о его экологической чистоте. Пропитки придется повторять время от времени, так как они постепенно утрачивают свои свойства.

Дерево может пострадать от плесневых и других грибков, от древоточцев. Оно очень чувствительно к попаданию влаги, особенно смешанной с агрессивными веществами. Часто отмечают коробление древесины, появление трещин. Срок эксплуатации даже идеального деревянного перекрытия при самом тщательном уходе не превышает 50 лет. И наконец, железобетон однозначно выигрывает в местах, где велика опасность разрушительного землетрясения.

Особенности конструкции

Перекрытие по деревянным балкам – это несколько брусов, уложенных с определенным шагом, определяющим прочность и надежность общей конструкции, которые с одной или двух сторон обшиваются плоскими материалами: листовыми, панельными или реечными. По сути, в сооруженной таким способом конструкции образуются пустоты между балками, которые и заполняются утеплителем.

Вторая особенность – деревянные балки. Это пиломатериал, к которому крепить дополнительные элементы можно самым простым способом: гвоздями или саморезами. Никаких сложных методов врезки или приклеивания. Что в значительной степени упрощает процесс сооружения перекрытия и его утепление.

Балки перекрытия

Когда утепляют потолок

По законам физики, теплый воздух всегда поднимается наверх. Если чердачное помещение не отапливается, тепло с нижнего этажа сквозь него выходит наружу. Теплопотери могут составлять до 40 %. Теплый воздух выходит через маленькие трещины в бетоне, поры в деревянных потолках. Правильно выполненная теплоизоляция предотвратит промерзание, позволит снизить расходы на отопление.

Во всех частных домах с холодным потолком рекомендуется проводить термоизоляцию перекрытия. Такие работы можно выполнить на этапе строительства или в уже возведенном доме. Во втором случае утепление проводят, если покрытия были сделаны давно и с течением времени потеряли свои теплоизолирующие свойства.

Иные элементы перекрытия

Следует помнить, что сквозь перекрытие проходят другие элементы конструкции, к примеру, ступеньки или дымоход. В таких местах необходимо изменить порядок укладки балок перекрытия, обрезав их при необходимости и перенеся нагрузку на соседние элементы при помощи дополнительной балки. Она крепится петлями к укороченным и обычным балкам.

Внутри перекрытия (под полом) могут проходить отдельные электрические провода, что не влияет на огнеупорность, при условии, что отверстия для этих проводов закрыты (напр. гипсом). Иногда требуется прохождение сквозь перекрытия проводов в вертикальном направлении. Жгуты проводов толщиной до 50 мм. могут проходить сквозь перекрытие без специальных приспособлений. Следует лишь уложить плотно минеральное волокно на место прохождения проводов, а затем уплотнить гипсовым раствором.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия. выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

СправкаДля газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги

Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Виды ремонта пола

Отремонтировать можно абсолютно любые полы, в каком бы состоянии они не были. Элементы их конструкции или полностью, или частично заменяются, но ничего невозможного тут нет. В зависимости от того, что нужно ремонтировать, будет проведен тот или иной объем работ.

Так, в самых простых случаях проводится косметический ремонт. То есть это работы, помогающие исправить незначительные дефекты. Они могут проводиться, если хочется заменить лишь напольное покрытие или же немного укрепить половицы. Также сюда относится шпатлевание щелей и тому подобные виды работ. Косметический ремонт позволит привести в порядок внешний вид пола и исправить мелкие недостатки в виде скрипучих половиц.

Незначительные дефекты устраняются легко

Однако когда ситуация с полом совсем плоха, поможет только капитальный ремонт. Он проводится в случае, если основание и перекрытия совсем прогнили, износ деревянных элементов уже критически велик, а косметический ремонт уже оказывается бесполезен.

Ремонт деревянного пола

Разобраться, какой ремонт пола делать, не трудно. Если с половиц облупилась краска, есть небольшие трещины и пол немного скрипит, то достаточно косметического скромного ремонта. Если же основание сильно скрипит, пол холодный, прогибается под весом тяжелой мебели или при ходьбе по нему, то придется делать капитальный ремонт.

Конструктивные особенности перекрытий

Любые перекрытия деревянные потолочныенастилают на каркасную и каркасно-щитовую конструкцию дома, так как его стены не рассчитаны на тяжелые нагрузки.

Здесь потолок — горизонтальное ограждение, своеобразная стена, но монтаж этого перекрытия отличаются от возведения стен.

Сечения потолочных балок

• Несущая основа потолка из дерева — балки, размер которых рассчитан в схеме силового каркаса дома.
• Балки получаем из кругляка, обработанного до бруса, канта или досок толщиной не менее 60 мм, которые устанавливаем на ребро. Можно использовать спаренные гвоздями или скобами доски толщиной 50 мм. Но лучше сконструировать из досок короб.

На больших пролетах балку опирают еще и на внутренние стены, а то и на промежуточные столбы

• Простильный настил делают в нежилых помещениях из-за низких шумопоглощающих и теплоизоляционных его качеств.
  Суть перекрытия: на несущие балки набивают дощатый настил — пол чердака.
• Подшивное перекрытие делают в дачном, мансардном домике, так как теплоизоляционные свойства такого потолка достаточные лишь для сезонной эксплуатации помещения.
  Для этого с 2 сторон балок набиваем шпунтованные доски.
• На нижнюю подшивку укладываем шумопоглощающий материал. Утепляющая засыпка на доски нижнего перекрытия должна быть легкой, чтобы не оторвать доски от балки. Подойдут опилки или лузга. Это потолок нижнего этажа.
• Верхний настил — это пол мансарды.

1 –листы гипсокартона; 2 — шпунтованные доски — щит перекрытия; 3 — гидроизоляция; 4 — звукоизоляция; 5 – балка перекрытия; 6 — лага; 7 — доски пола; 8 — бруски балки черепные

Чердачное деревянное перекрытие со щитовым накатом
