Какое должно быть давление в системе отопления

Поддержание

Однажды настроенная и запущенная система отопления не может работать вечно: со временем характеристики ухудшаются, что приводит к некачественному обогреву помещений. Индикатором качества работы отопления и является давление, по его изменениям можно судить о проблемах.

Для обогрева с принудительной циркуляцией падение напора может быть вызвано следующими причинами:

• протечки в контуре;
• проблемы с насосами (неисправность, загрязнение, плохое электропитание);
• повреждение мембраны расширительного бачка;
• неисправность блока безопасности.

К повышению напора могут привести:

• слишком высокая температура теплоносителя;
• маленькое сечение трубопровода;
• загрязнение фильтров или теплоносителя;
• образование воздушных пробок;
• неправильный режим работы насосов.

В системе отопления с естественной циркуляцией проблема повышения давления не стоит, но может иметь место его понижение, однако это является нормальным процессом.

Дело в том, что естественная циркуляция подразумевает саморегуляцию напора теплоносителя. Он движется по трубам благодаря разнице температур между обраткой и подачей: менее плотная горячая вода всплывает вверх. Соответственно, чем большая температура установлена на котле, тем больше напор. Но разница температур будет понижаться при прогреве помещений, поэтому с установлением нужной температуры воздуха в комнате давление упадёт.

Немного общей информации

Еще на этапе проектирования системы отопления в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Нормативные значения давления в системе отопления

Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.

Разным типам отопительных систем свойственны свои нормативные показатели давления:

1. Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
2. Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
3. Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.

В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.

Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: «Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения»).

Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.

Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.

Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Чем опасны перепады

Пониженное и повышенное давление приводят к неисправностям в работе всей системы отопления или поломкам, требующим дорогостоящего ремонта.

При пониженных показателях автоматика (для современных моделей) прекращает подачу энергоносителя и котёл отключается. Если отопление надолго прекратить в морозное время года, произойдёт разрушение труб, радиаторов, теплообменника котла.

Кроме того, при низком показателе, давления может оказаться недостаточно, чтобы эффективно прокачать теплоноситель по всей системе. Без тепла останутся верхние этажи и радиаторы, наиболее удалённые от труб стояка.

Важен показатель для работы тёплого водяного пола. Максимальная длина контура достигает 100–120 м, что создаёт сопротивление движению теплоносителя. При недостаточном напоре контур перестанет прогреваться.

При повышенном давлении вода начинает сочиться через резьбовые соединения труб и радиаторов. Возможно разрушение конструктивных частей.

Профилактика скачков и падений

Чтобы резкое изменение давления не привело к опасным последствиям, устанавливаются элементы безопасности и защиты котла. Как правило, это настроенные подпружиненные клапана, стравливающие излишки теплоносителя.

Для одно, двухэтажных зданий, такие клапана настраиваются на 3,5 бара. Для других зданий и котельных — с учетом проектных рекомендаций.

Необходимо проверять работоспособность клапанов, 2-3 раза за отопительный сезон. Образование отложения солей и накипи может привести к залипанию клапана.

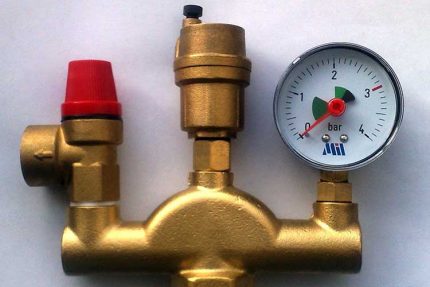

В продаже имеются «группы безопасности» — это готовые к установке три важных элемента:

1. предохранительный клапан,
2. автоматический воздухоотводчик,
3. манометр.

Для предотвращения ситуаций с аварийным изменением давления важно поддерживать элементы котла и системы отопления в исправном рабочем состоянии

Как проверить давление в котле и контуре

Контроль за давлением в системе осуществляется с помощью приборов, которые измеряют и отражают давление в контуре с помощью цифрового или механического стрелочного циферблата. Датчики устанавливаются производителем на выходном патрубке котла.

В процессе монтажа системы манометры устанавливают также возле коллекторов, которые распределяют теплоноситель в различные части или этажи здания.

Дополнительный контроль давления требуется при использовании бойлеров для нагрева воды, в системах теплых полов. Падение или повышение давления  может по-разному наблюдаться на разных участках отопительной системы.

При запуске газового котла проверяют показатели манометра пока отопительная вода еще холодная — давление не должно быть ниже минимального значения, на которое указывает красная настраиваемая стрелка манометра. Настройку проводит представитель компании, с которой заключен договор на обслуживание и поставку газа.

Начальная настройка выполняется при первом запуске отопления. В дальнейшем давление проверяют каждую неделю, при необходимости подпитывают систему водой. Подпитку проводят при температуре теплоносителя ниже 40 °C.

Причины падения давления

Уровень рабочего давления системы не всегда находится на требуемой отметке и может падать или возрастать.

Основные причины его снижения:

Утечки теплоносителя. Утечки могут появляться во всех элементах контура отопления — в трубах, радиаторах, и обычно связаны с браком их изготовления.

Утечки в местах соединений часто возникают из-за неплотно затянутого крепежа или повреждения соединения при его сборке.

• Износ конструкции. Обычно вызван неправильным монтажом контура или нарушениями норм эксплуатации — слишком высоким давлением или его значительными перепадами, повышенной температурой воды или ее высокой «жесткостью». Отдельные элементы системы, в т. ч. циркуляционный насос, имеют гарантийный срок службы, и по его истечении могут снижать производительность, требуя их регулировки или замены.
• Накипь. Она появляется, когда вода нагревается до слишком высоких температур. Накипь — это твердые отложения солей, образующиеся на нагревательных поверхностях теплообменного аппарата. Накапливаясь в теплообменнике, накипь перекрывает ток воды и понижает рабочее давление.

Важно! Слишком «жесткая» вода содержит повышенное количество кислорода, химических примесей и солей, образующих отложения ржавчины. Жесткая вода может присутствовать в системе из-за частого пополнения ее свежей водой, в том числе из-за утечек теплоносителя

Опасные соседи для человека и домашних животных

Норма давления воды в системах отопления частного дома

Системы водяного отопления бывают:

1. Открытые. Система сообщается с атмосферным давлением через открытый расширительный бачок, установленный в самой верхней ее части, а котел устанавливается в самом ее низу.

   В этом случае вода по трубам циркулирует по законам естественной конвекции — нижние слои воды нагреваются и поднимаются наверх, а более холодные и тяжелые опускаются вниз, где они снова нагреваются.

2. Закрытые. В закрытых системах давление воды изолировано от атмосферного, и вода по трубам контура перемещается специальным водяным насосом.

Какие должны быть рабочие параметры в открытом контуре

Давление в открытом контуре определяется гидростатическим давлением его водяного столба. Столб воды высотой 1 метр создает прибавку давления на единицу площади поверхности в нижней его точке, равную 0.1 кгс/см2, или 0.09 атмосфер.

Справка! Чтобы рассчитать давление в выбранном месте открытой системы, необходимо измерить высоту от точки измерения до уровня воды в бачке расширения, прибавив по 0,1 кгс/см2 на каждый метр столба воды.

Давление в открытых контурах является саморегулируемым и не требует балансировки, их устройство менее сложно и требует меньших затрат на обслуживание.

Однако, законы теплового обмена устанавливают ограничения на высоту такой системы, связанные с неравномерным прогревом теплоносителя и, как результат, снижением ее общей эффективности.

Частично эту проблему решает установка циркуляционного насоса, увеличивающего поток теплоносителя, однако, открытый отопительный контур из-за своих ограничений подходит только для одноэтажных домов.

Нормальные показатели в системе закрытого типа

На практике чаще применяются закрытые системы из-за более широких возможностей их применения. В частности, если дом имеет два или три этажа, и один насос не справляется с поддержанием водяного потока, в различных точках контура могут устанавливаться дополнительные циркуляционные насосы, подключаемые последовательно или параллельно, что снижает нагрузку на котел.

Рабочим давлением закрытой системы отопления обычно считается значение в 1,5-2 атмосферы. Максимально же допустимое рабочее значение, обычно регулируемое предохранительным клапаном, составляет 2,5 кгс/см2.

​​Как происходит регулировка

Давление в закрытой системе отопления регулируется закачиванием воды в контур отопления через его соединение с системой холодного водоснабжения, а также мембранным стальным расширительным бачком.

Одна половина бачка, отделенная мембраной, заполнена воздухом с т. н. избыточным давлением зарядки, а другая циркулирующей водой.

Как и в открытых отопительных контурах, мембранный бачок служит для вмещения расширяющейся воды при ее рабочем нагреве, а также уменьшает колебания давления (гидроудары) при внезапной остановке движения воды.

Давление зарядки мембранного бачка при неработающем контуре равно давлению водяного столба. Стандартное же заводское значение зарядки расширительного бака составляет 1,5 кгс/см2, а максимальное значение, на которое рассчитано оборудование — до 3 атмосфер.

Норма и контроль

Мы уже сказали, что в газовом котле давление должно быть в пределах 1,5-2 атмосфер – это норма для системы, которая запущена в эксплуатацию и находится в разогретом состоянии. В многоэтажных домах, отапливаемых централизованными котельными, этот показатель более высокий. Здесь трубы и батареи должны выдерживать не только высокое давление, но и гидроудары – это скачкообразное увеличение давления.

Если для централизованных систем перепады характерны, то для автономного отопления они являются редкостью – объём теплоносителя здесь не такой уж и большой, чтобы наблюдались серьёзные скачки. В холодном состоянии нормальным показателем является 1-1,2 атм., а в разогретом – чуть выше.

В частных домовладениях применяются автономные системы отопления с питанием от одноконтурных и двухконтурных котлов. Последние получают всё большее распространение. Помимо обогрева, они решают проблему подготовки горячей воды. Один контур в них нагревает циркулирующий по трубам теплоноситель, а другой обеспечивает работу системы горячего водоснабжения.

Виды давления в системе

• статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
• динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
• рабочее — статическое+динамическое;
• избыточное — разница между атмосферным и измеряемым;
• абсолютное — избыточное+атмосферное;
• номинальное — указывается производителем в технических документах к газовому котлу;
• максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
• предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Правила построения закрытых контуров

Для гидравлических систем открытого типа вопрос регулировки давления неактуален: попросту не существует адекватных способов это сделать. В свою очередь закрытые отопительные системы могут настраиваться более гибко, в том числе и в отношении давления теплоносителя. Однако прежде нужно обеспечить систему измерительными приборами — манометрами, которые устанавливаются через трехходовые краны в следующих точках:

• в коллекторе группы безопасности;
• на разветвляющих и собирающих коллекторах;
• непосредственно возле расширительного бака;
• на смесительно-расходных устройствах;
• на выходе циркуляционных насосов;
• у фильтра-грязевика (для контроля засоренности).

Не каждая позиция безусловно обязательна, многое зависит от мощности, сложности и степени автоматизации системы. Довольно часто обвязку котельной компонуют таким образом, чтобы важные с точки зрения контроля части сходились в одном узле, где и устанавливают измерительный прибор. Так, один манометр на входе насоса может также служить и для контроля за состоянием фильтра.

Зачем нужно отслеживать давление в разных точках? Причина проста: давление в системе отопления — собирательный термин, который сам по себе может свидетельствовать только о герметичности системы. В понятие рабочего входят давление статическое, образуемое воздействием силы тяжести на теплоноситель, и динамическое — колебания, сопровождающие смену режимов работы системы и появляющиеся на участках с разным гидравлическим сопротивлением. Так, давление может существенно изменяться при:

• нагреве теплоносителя;
• нарушении циркуляции;
• включении подпитки;
• засорении трубопроводов;
• появлении воздушных пробок.

Именно установка контрольных манометров в разных точках контура позволяет быстро и точно определить причину сбоев и приступить к их устранению. Однако прежде чем рассмотреть этот вопрос, следует изучить: какие существуют устройства для поддержания рабочего давления на нужном уровне.

Причины роста и падения в системе

Перепады давления сигнализируют о проблемах в теплосети.

Если напор снизился, проверить причину можно следующим способом. Нужно остановить насос и проверить, достаточен ли напор статичной жидкости. Если он не упал, значит, проблема в насосах, которые недостаточно сильно толкают теплоноситель.

В том случае, если статическое давление тоже падает, скорее всего, в трубах или котле возникла утечка. В котле могли возникнуть микротрещины.

Их необходимо запаять. Накипь и поломка расширительного бачка также могут вызвать падение напора. Предотвратить образование накипи можно при помощи специальных добавок. Определить место, где нарушилась герметичность, можно путем поочередного отключения элементов теплосети. Если напор нормализуется, значит, утечка именно в отключенной зоне. Внимательный осмотр системы также может помочь выявить место разгерметизации.

Наличие пятен, капель, луж, ржавчины говорят об утечках воды. Чаще всего такого рода проблемы возникают в местах соединения элементов оборудования. Если трубы не стальные, найти следы на месте, где просочилась вода, очень сложно. В этом случае, а также если трубы скрытые, лучше обратиться к специалисту. Он спустит жидкость, при помощи воздуха обнаружит утечку и устранит проблему.

Увеличение давления случается реже и является, как правило, следствием остановки движения теплоносителя. В трех случаях из четырех проблема в регуляторе. Он с целью снизить температуру носителя может закрыть клапаны, прекратив его подачу. Еще одна возможная причина – ошибочная непрерывная подпитка. Такая неисправность может быть как автоматической, так и вызванной чьим-то небрежным вмешательством.

При нормальной работе техники повышение напора может быть вызвано перекрытием задвижки или крана. Причиной увеличения напора теплоносителя может быть также воздушная пробка, закупоривание фильтра или грязевика.

Следует также контролировать изменение разницы напора жидкости между подающей и обратной трубами. Если эта разница возросла, значит, замедлилась циркуляция теплоносителя. И в этом случае возможной причиной может быть воздушная пробка.

Если разница в давлении между трубами приближается к нулю, проблема связана с нарушением движения жидкости или возникла неисправность регулятора отопления.

Важность

Сила напоры воды нужна для нормального функционирования водопроводной системы. Чтобы техника нормально функционировала, необходимы следующие минимальные значения:

• Посудомоечная и стиральная машина — от 1,5 до 2 атм. ед.
• Кран со смесителем, санузел — 0,2 атм. ед.
• Душ, ванна — 0,3 атм. ед.

В основном в городские квартиры водяной поток подается под напором 2-4 атмосферы. Недостаточное давление может создавать ситуации, когда использование воды у соседей вызывает перепад давление в других квартирах. На низкое давление могут влиять:

1. Засоры в трубах водоснабжения.
2. Отключение насосов с целью экономии.
3. Слабая мощность центральных насосов.
4. Неправильная установка труб и др.

Как исправить ситуацию

При обнаружении повышения или снижения напора жидкости, прежде всего, необходимо определить, выходят ли отклонения за границы нормы. Если стрелка на манометре находится в зеленой зоне, все в порядке, в белой зоне – давление занижено, а в красной – завышено. Большинство отклонений можно устранить самостоятельно.

Система оснащена двумя клапанами. Один служит для нагнетания теплоносителя, то есть повышения напора, а второй имеет обратное действие и нужен для стравливания жидкости. Прежде всего, стоит воспользоваться одним из этих клапанов в зависимости от типа проблемы. При этом если нужно уменьшить напор теплоносителя, понадобится емкость, в которую будет сливаться лишняя вода.

Для нормализации напора жидкости в каждой закрытой теплосети должен устанавливаться расширительный бак. Это непроницаемая конструкция из стали, состоящая из двух емкостей, одна из которых подключена к системе отопления, а вторая содержит воздух. Разделяет камеры между собой резиновая мембрана, которая при повышении напора смещается в сторону емкости с воздухом, уменьшая тем самым натиск воды.

Более эффективно бороться с перепадами давления можно, если установить предохранительный клапан, воздухоотводчик и манометр. Выполняя каждый свою функцию, эти приборы совместно дают гарантию надежной работы системы.

Манометр демонстрирует, нет ли отклонений от нормы. Воздухоотводчик предотвращает появление воздушных пробок.

Предохранительный клапан при достижении предельных показателей напора воды удаляет из системы ее излишки, направляя их в канализацию или специальный резервуар.

Кроме выше перечисленных методов стабилизации теплосети, существуют приборы, которые полностью автоматизируют контроль и настройку всех параметров системы. Но они имеют высокую стоимость, что делает целесообразность их покупки для установки в частном доме сомнительной.

Из-за чего происходит резкое возрастание

Рост давления в контуре отопления может быть вызван образованием воздушных пробок. Пробки могут возникать из-за неправильной разводки контура, не учитывающей его перегибов и уклонов, а также из-за негерметичности или его повреждений (плохое уплотнение стыков, утечки теплоносителя).

Причиной образования пробок также может быть низкое давление теплоносителя, создающее пустоты, заполненные воздухом, а также неправильное заполнение контура теплоносителем на этапе его запуска.

Отсутствие или неэффективная работа воздухозаборных устройств или клапанов сброса воздуха позволяет воздушным пробкам накапливаться особенно быстро.

Воздушные пробки образуют труднопроходимые для воды участки, запирая ее движение в отдельных узлах конструкции, тем самым повышая давление воды.

Препятствием для движения могут стать фильтры грубой очистки (грязевики), обычно устанавливаемые на нескольких участках контура отопления. Несвоевременная очистка грязевиков (реже одного раза в год) также может создать условия для возникновения означенных ситуаций.

Настройка показателей в новом расширительном бачке мембранного типа

Устройство поделено на две части, разделённых мембраной. На одну из половин она оказывает давление, это учитывается при настройке.

В большинстве приборов введены заводские значения, не всегда пригодные для эксплуатации в определённых условиях.

Для изменения показателей предусмотрен ниппель, к которому сантехник подключает компрессор или ручной насос.

Внимание! Многие манометры показывают избыток. Для определения действительного давления добавляют 1 атм

Начальный показатель делают равным полученному в холодной системе, добавляя 0,2 атм. Суммой получается значение статического напора, делённого на 10. Например, в доме высотой 8 м:

P = 8/10 + 0,2 атм.

Значения добиваются путём заполнения ёмкости воздухом через золотник.

Ошибочные расчёты могут привести к одной из двух проблем:

Переполнению бака. Иногда в воздушной полости выставлен показатель вдвое превышающий статический напор. Включение насоса приведёт к изменению числа, но не более чем на 1 атм. При большей разнице получится недостаток, из-за чего компенсатор начнёт выталкивать теплоноситель из бака. Это может привести к серьёзной аварии.

Фото 2. Нормы давления в расширительном бачке: когда он пуст, заполняется водой и когда заполнение прибора достигает предела.

Получению недостаточного показателя. В заполненной системе рабочая жидкость продавит мембрану и заполнит весь объём. Каждое включение нагревателя или повышение напора может привести к срабатыванию предохранителя. Расширитель в подобной обстановке станет бесполезным.

Важно! Первичная настройка должна быть выполнена правильно во избежание проблем. Но даже после работы хорошего специалиста могут начать срабатывать предохранители

Обычно это связано с недостаточным объёмом расширительного бака.

Для решения потребуется приобрести новое устройство. Оно должно вмещать не менее 10% объёма всей обвязки.

25.03.2020

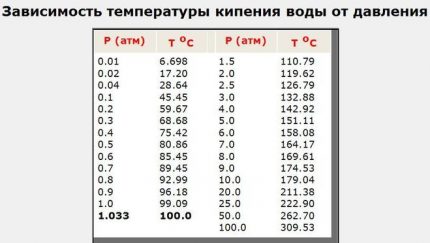

Зависимость давления от температуры теплоносителя

Давление в трубах отопления имеет прямую зависимость от температуры теплоносителя, подаваемого в контур отопления.

Из законов физики известно, что при росте температуры, жидкость имеет свойство увеличиваться в объеме. Соответственно в системе отопления появляются излишки теплоносителя.

Обратный процесс при снижении температуры теплоносителя. Давления в контуре отопления будет падать, так как жидкость будет уменьшаться в объемах.

Чтобы стабилизировать ситуацию используют расширительный бачок, который позволяет при увеличении температуры забрать часть жидкости, а при снижении вернуть обратно в систему.

Как видно данный процесс автоматизирован с помощью элементарных законов физики, постоянная ручная регулировка здесь не требуется.
