Автоматика для водоснабжения частного дома: разновидности, применение, настройка

Советы

В процессе подбора, установки и эксплуатации автоматики для насоса своими руками существую нюансы, знание которых может улучшить эффективность работы системы циркуляционного и дренажного насоса.

Установка слишком высокого давления в системе негативно отражается на работе насоса, а кроме того, приводит к непропорциональному перерасходу электроэнергии. Иногда оно просто не срабатывает.

Автоматика водяного насоса 3-го поколения использует частотное управление оборотами насоса, если имеющийся насос не поддерживает такую технологию, в установке автоматики 3-го поколения нет смысла.

О том, как подключить реле давления к насосной станции, вы можете узнать далее.

Способы автоматизации скважин на воду

Самым простым и недорогим способом автоматизации скважин является их установка на механический
регулятор давления. Если у создаваемого водой давления слишком низкий уровень, то контакты насосного оборудования замыкаются, а затем осуществляется его включение. После перекрытия подачи воды кран должен быть закрыт, а уровень давления увеличен.

Установка реле давления, оснащенного манометром, производится в любой точке насосной системы, минусом которой считается отсутствие защиты от «сухого хода». Реле давления осуществляет подачу электричества на оборудование, если давление начинает падать. Насос будет продолжать работать до тех пор, пока вся система не выйдет из строя. Ее работа должна регулироваться, поэтому в систему встраивается гидроаккумулятор, выполняющий следующие функции:

• предотвращение частых включений насоса;
• прием на себя гидроударов, возникающих в случае резкого закрытия крана.

Гидроаккумулятор — это бак, для изготовления которого применяется черный металл либо
нержавейка. Устройство может быть выкрашено в голубой цвет. Емкость прибора составляет 5-500 л.
Число включений насосной системы зависит от объема бака.

Установка блока автоматики для скважины представляет собой другой способ контроля за функционированием насоса. Эти системы являются продвинутыми, поэтому их стоимость в 10-15 раз выше, чем цена простого реле. В комплектацию системы автоматики должны входить следующие элементы:

• жк-дисплей;
• защита от сухого хода;
• защита от заклинивания насоса;
• автоматический запуск;
• гидроаккумулятор.

Самым дорогим типом автоматики для скважинных насосов считается частотный преобразователь.
Он выдает частоту, необходимую для поддержки давления в насосной системе. Оно становится рабочим только после открытия 2-го крана и увеличения расхода воды.

При использовании частотных преобразователей используется минимальная частота вращения
электродвигателя. Она составляет 20-30% от номинала, что указывается в технической документации
к устройству. Если требование не соблюдается, то устройство может выйти из строя.

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Схемы установки и подключения

Автоматика первого поколения проста в монтаже. Требуется всего лишь присоединить реле давления, а поплавок устанавливают еще на стадии сборки погружного насоса. Перед установкой реле настраивают и монтируют на мембранный бак. Настройка заключается в закручивании или откручивании большой и маленькой пружин. Первая отвечает за рабочее давление, вторая за разницу между верхним и нижним уровнями.

Порядок действий:

1. Собирается вся система и монтируется бак.
2. Присоединяется реле.
3. Прибор включается в розетку.
4. Подкручивается верхняя пружина, затем нижняя.
5. Проводится проверка работы.

Если перечислить все части по порядку, начиная от всасывающей трубы, вся схема будет выглядеть следующим образом:

• обратный клапан против слива воды на входе во всасывающий шланг;
• всасывающая труба;
• насос;
• вилка для включения прибора в сеть;
• реле давления;
• гидроаккумулятор;
• защитное реле от работы вхолостую;
• обратный клапан;
• напорная труба;
• водоразборный кран.

Виды и устройство автоматики

Автоматика первого поколения

По степени автоматизации управляющие блоки делят на три поколения.

Первое поколение

Широкое применение получил простейший тип автоматики для скважинного насоса с гидроаккумулятором и реле давления. Он доступен для самостоятельного монтажа и обслуживания. Приборы контроля совместимы с погружными и поверхностными агрегатами. Размер накопительного бака зависит от общего потребления воды. Подача электричества к помпе осуществляется через реле давления. При падении напора в системе контакты замыкаются, включается насос. Он функционирует до верхнего порога давления. Цикл регулярно повторяется. Гидроаккумулятор сокращает количество включений агрегата, компенсирует гидроудары.

Второе поколение

Блоки управления второго поколения

Автоматическое управление осуществляется блоком с набором датчиков. Его основой является пресс-контроль. Прибор обеспечивает регулировку подачи и давления воды в системе. При аварии отключает насос, выполняет автоматический перезапуск. Электронный регулятор принимает сигналы от датчиков в трубопроводе. Устройство работает тихо, не требует обслуживания. Прибор устанавливается до первой точки водоразбора. На корпусе имеется стрелка, показывающая направление движения жидкости. Блоки работают без гидроаккумулирующих баков.

Третье поколение

Частотный преобразователь для скважинного насоса

Системы автоматики последнего поколения контролируют скорость вращения двигателя насоса. Она выходит на рабочую мощность только при значительном расходе воды. Осуществляется плавный пуск, медленно вырабатывается ресурс механизма, экономится электроэнергия. Такие приборы являются частотными преобразователями. Автоматика имеет тонкие настройки, обеспечивает надежную защиту двигателя от неполадок в электрической сети. Напор в системе остается неизменным при одновременном включении нескольких точек потребления. Для компенсации утечек рекомендуется установка бака на 2 л. Стоимость частотного преобразователя значительно выше остальной автоматики, она составляет 17-35 тыс. рублей.

Монтаж автоматики для насосных систем

Самой простой в монтаже является схема установки поплавкового устройства, имеющего функцию контроля над уровнем. Защита работает по определенному принципу. Происходит принудительное отключение от сети двигателя насосной системы, если превышен максимально допустимый уровень мощности.

Включение мотора осуществляется в случае падения уровня ниже максимально допустимого.
Простая поплавковая схема обеспечивает защиту водозабора с емкостью малого объема.
В системе должен быть контроль рабочего давления, устройства датчиков и реле. Применение автоматизированных блоков контроля над параметрами давления необходимо:

• для защиты систем водозабора в домах с использованием погружного оборудования, при котором монтаж реле осуществляется на трубопроводе;
• для индивидуального водоснабжения при наличии мембранной емкости и внутрискважинного либо наружного насоса.

Классическая схема установки насоса для скважины с автоматикой в загородном доме может быть
выполнена своими руками. Первоначальный этап монтажа связан с выбором места для установки
насоса к автоматике. Оно должно быть размещено в комнате, защищенной от промерзания и попадания влаги, поэтому помещение может быть подвальным или цокольным.

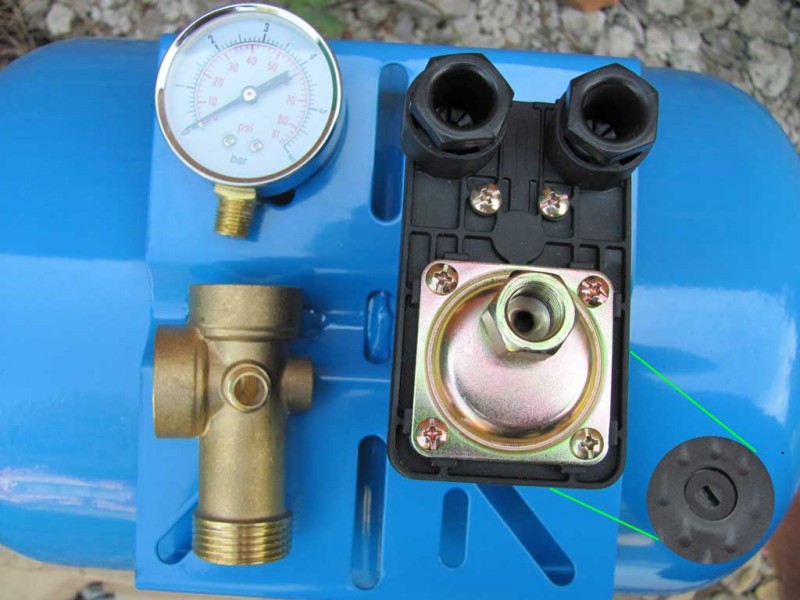

Автоматизация насосной системы должна выполняться с помощью следующих устройств:

• реле давления;
• манометра, датчика «сухого» хода;
• запорной арматуры, включая вентили с кранами;
• труб;
• тройников, переходников, разветвителей;
• изоленты.

Реле давления монтируется на трубе перед входом в емкость аккумулятора. Затем проводится монтаж
датчика, обеспечивающего защиту от сухой работы.

Элементы на тройнике соединяются с последующей
изоляцией и проверкой герметичности. Настраивать и регулировать свой насос можно после проверки
на работоспособность тех устройств, которые к нему подключены. Выполнив первичную установку, следует проверить контактную группу, подключив провод электропитания.

Обязательно проводится кабель заземления. После сборки блок подсоединяется к насосу и включается в сеть. Скважинный насос с автоматикой представляет собой сложную конструкцию, производство которой должно отличаться высоким качеством. Лучше покупать такие устройства у проверенных европейских фирм.

Процесс монтажа

Процесс монтажа простейшей автоматизированной системы, в которой будет присутствовать реле давления не требует особых знаний и больших усилий. Первым делом производится сборка насосного узла и его установка в скважину. Параллельно с ним опускается кабель питания, который привязывается к подающей трубе. На поверхности труба, которая идет от насоса подключается к гидроаккумулятору. Чтобы сделать это правильно, необходимо подготовить гидроаккумулятор. Чтобы последний мог выполнять свою функцию, в нем должен присутствовать воздух под давлением. Значение давления должно быть несколько выше нижнего порога отключения. Этот зазор составляет 10%.

Чтобы накачать требуемое количества воздуха, необходимо открутить в задней части специальную крышку, которая прикрывает золотник. Для работы понадобится автомобильный насос с манометром или обычный ручной без него. Если давление не поднимается, тогда проблема может быть с резиновой грушей, которая находится внутри бака. После подготовки бака на него устанавливается латунный пятерной переходник. В одно из его отверстий вкручивается автоматика, а во второе – манометр. Эти отверстия меньше по диаметру, чем другие. К одному из больших отверстий осуществляется подвод трубы, которая идет от насоса, а к другому – трубы которая будет уходить к потребителям.

Далее следует подключение электрической части автоматики. Клеммы обозначаются тремя латинскими буквами, которые указывают какой провод куда подключается. В отверстие с буквой N подводится нулевой провод, в отверстие L – фазный, третье отверстие может быть обозначено значком с тремя полосками или буквой E, к нему необходимо подключить провод заземления. Питающий кабель не подключается напрямую к общему автомату счетчика. Для него должен быть установлен отдельный автомат. Желательно, если он будет дифференциальным, чтобы улавливать малейшие утечки вследствие попадания влаги внутрь автоматики.

После подключения кабелей не стоит спешить закрывать крышку автоматики, потребуется настройка рабочих давлений. Большая пружина, которая находится внутри автоматики для насоса предназначена для регулировки сразу двух значений. Разброс между этими значениями регулируется меньшей пружиной, ее еще называют дельтой. Потребуется осуществить тестовый запуск насоса. Как только давление достигнет критической точки, и он отключится, необходимо следить за манометром и засечь точку, в которой произойдет включение двигателя. Стандартным значением, которое многие выбирают для себя составляет от 1,5 до 2 атмосфер.

Если по манометру видно, что показания превышают, тогда на автоматике для насоса необходимо покрутить гайку большой пружины по часовой стрелке. Не стоит слишком усердствовать, т. к. один поворот может изменить значение на 0,8 атмосферы. Когда будет достигнуто желаемое значение для давления воды от насоса, тогда можно похожим образом задать верхнюю точку, но вращать уже следует не большую, а маленькую пружину. Видео настройке автоматики для насоса можно посмотреть ниже.

Автоматика защиты от работы «на сухую»

Иногда возникает ситуация, когда насосное оборудование вместо воды втягивает воздух. Такая работа называется сухим ходом. Она может привести к поломке прибора из-за выхода из строя электродвигателя. Ситуация с работой «на сухую» может возникнуть в таких случаях:

• Если при монтаже погружных насосов динамический уровень воды в скважине или колодце определён неверно.
• В случае засорения входного патрубка на приборе вода не может всасываться в нужном объёме.
• Когда в системе используется поверхностный насосный агрегат, может нарушиться герметичность подающего трубопровода.
• При использовании глубинного насоса такая ситуация может возникнуть из-за значительного уменьшения количества воды или её отсутствия.

В качестве предохранителей в таком защитном блоке могут использоваться следующие изделия:

• поплавковый механизм;
• реле давления, дополненное защитой от работы «на сухую»;
• пресс-контроль.

Разновидности поплавковых механизмов

Поплавковый выключатель – это наиболее простой механизм защиты от работы «на сухую». Эти устройства используют, если подача жидкости осуществляется из накопительных баков или колодцев. Существуют разные поплавковые блоки защиты, но не все они подходят для насосного оборудования. Для данных агрегатов не подходят поплавковые механизмы, которые рассчитаны на защиту от перелива. Поэтому при выборе стоит учитывать назначение той или иной модели.

Поплавковый защитный блок имеет контакты, которые размыкаются при понижении уровня воды. Агрегат монтируют таким образом, чтобы при срабатывании механизма и отключении насосного оборудования в колодце или накопительном резервуаре ещё оставалось какое-то количество воды. Это позволит предотвратить перегрев электромотора насосного агрегата.

Реле давления с защитой от работы «на сухую»

Эта автоматика для скважинных насосов очень напоминает обычное реле давления, но только дополненное защитной функцией, которая позволяет размыкать контакты при снижении давления ниже установленных показателей. Обычно такое реле продаётся с заводскими настройками, которые нельзя изменить. Как правило, автоматическое отключение насосного оборудования происходит в тот момент, когда давление воды достигает отметки 0,4-0,6 атм. Обычно при таком давлении воды в насосном оборудовании уже не будет.

Стоит отметить, что такой блок автоматики не работает на включение насосной станции, так что запуск агрегата после появления воды владельцу придётся выполнять вручную. Причём система сможет снова функционировать только в том случае, если причина работы «на сухую» устранена. Обычно такие защитные устройства приобретаются для погружных насосов, но они могут работать и с поверхностными агрегатами.

Пресс-контроль

Второе название этого оборудования – реле потока. Это автоматическая система, которая позволяет регулировать работу электронасоса. Такой блок автоматики позволяет выполнять запуск насосного оборудования в момент открывания крана в доме. Как только кран закрывают, реле потока отключает насосный агрегат. Отключение происходит не сразу, а после 15-ти секундной паузы. Это позволяет сократить частоту срабатывания агрегата.

Помимо этого пресс-контроль отключает насос при понижении давления в системе до 1,5-2,5 атм. (показатели могут быть и другими в зависимости от настроек). Данная автоматика больше подходит для поверхностного насосного оборудования, но если погружной насос запускается редко, то такой блок подойдёт и для него.

Виды насосов для скважины

Автоматическая подача воды из скважины проводится при помощи мощного насоса.Он может быть:

• Поверхностным.
• Глубинным.
• Вибрационным.
• Центробежным.

Автоматический насос для скважины

Как это работает:

• Насос выбирается в зависимости от его мощности.
• Измеряется она в кубометрах подачи воды за один час.
• На данный момент все насосы, которые производятся современными производителями, могут наращивать свою мощность и тем самым увеличивать дебет воды в источнике. При этом потребление энергии в процессе работы может уменьшаться.
• Есть насосы, которые приводятся в работы при помощи определенных двигателей (центробежные), а есть и те, которые работают на основе вращения подшипника (вибрационные).

Рекомендации:

• Для регулярной и бесперебойной работы всегда используют центробежный насос.
• Он служит более длительный промежуток времени, чем вибрационный.
• Если планируется использовать воду круглый год, то лучше отдать предпочтение именно ему.
• Если же на загородном участке водой пользуются только в дачный сезон, то лучше применить вибрационный насос, который имеет меньшую мощность, но вполне подойдет для нормального водоснабжения участка.
• Стоит отметить, что цена на центробежные насосы в несколько раз выше, чем на вибрационные оборудования.

Поверхностные насосы

Что собой представляют поверхностные насосы:

• Оборудование такого типа находится на поверхности грунта.
• Забор воды из источника проводится по методу всасывания.
• По этой причине мощность такого насоса должна быть высокой при большой глубине скважине.
• Поверхностные насосы разделяются на: вихревые и центробежные.

• Поверхностные насосы — довольно большие агрегаты.
• В них есть автоматика, которая способна отключать и включать насос при необходимости.
• Насосное оборудование такого типа имеет давление в 1,5-3 АТМ.
• Его будет вполне достаточно для того, чтобы обеспечить хозяйственные цели в доме: стирка, газовые колонки с двумя уровнями и так далее. Смотрите фото с примером такого насоса.

Поверхностный насос

Работают насосы поверхностные довольно громко.Рекомендации:

• Такое оборудование не может находиться в незащищенном виде.
• Для него, как правило, предусматривается отдельное помещение.
• Обязательно необходимо изолировать его для того, чтобы работа оборудования не была слышна, так как это доставить некий дискомфорт жильцам дома.
• Обязательно для его подключения нужно сделать электрическую проводку и подвести трубы из скважины.

Погружные насосы

Погружные насосы могут быть также вибрационные или центробежные.Как это работает:

• Работа такого оборудования различается.
• В вибрационных насосах погружного типа процесс работы заключается в подаче воды из-за работы поршня, который находится в специальной гидравлической камере.
• Есть определенная частота вибрационных движений, которая составляет не менее 100 раз в сек.
• Благодаря такому устройству подача воды проводится под большим напором и вода легко выталкивается на поверхность.
• Вибрационные насосы предназначены для простой системы водоснабжения загородного дома.

Погружные насосы для скважины

Самыми распространенными считаются центробежные погружные насосы:

• Они отличаются от предыдущих тем, что находятся внутри источника.
• Для их установки есть инструкция, которая указывает, что насос должен находится на глубине от 50-100 см от дна источника.
• Они имеют ряд преимуществ.

Преимущества погружных центробежных насосов:

• Установка такого оборудования проводится своими руками, и она довольно проста.
• Сами насосы имеют более длительный срок при постоянной эксплуатации, которые достигает 25-50 лет (все зависит от производителя и от модели).
• Работа насосов не сопровождается шумом и вибрацией.
• Они не разрушать стенки скважины.
• Производительность насосного оборудования такого типа довольно высокая и оно с различной мощностью используется для промышленного производства.
• Насосы не перегреваются, так как имеют специальный датчик, который охлаждает двигателей в случае перегрева.
• С вибрационными насосами такого не будет и когда он перегреется, сразу отключится.
• Насос имеет компактную форму конуса, которая помещается в скважину без труда.

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Статья по теме:

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Защитные устройства для насоса

Главные причины поломок скважинных насосов:

• их эксплуатация при пониженном/повышенном напряжении в электросети;
• перегрузки мотора;
• их работа на холостом ходу, иными словами — без воды.

Методы обеспечения защиты

Стабилизаторы переменного напряжения.

1. Лучший метод сделать питание насоса качественным – использовать стабилизаторы переменного напряжения. Часто автоматика артскважин включает в себя реле, контролирующее напряжение. Оно выключает насос при перепадах напряжения и регулирует асимметрию и последовательность фаз на трехфазных моторах.

Применение токового реле.

От перегрузок электродвижки защищаются тепловыми (токовыми) реле. Они выключают агрегат, когда достигается заданная величина тока

Важно, чтоб разброс настроек такого реле совпадал с номиналом тока насоса.

От холостого хода насосы защищаются двумя методами. Напрямую – по объему воды в баке/башне, при помощи электродных или поплавковых датчиков

Опосредованно – по величине тока либо изменению фаз и напряжения тока электродвигателя, при помощи реле.

Минус косвенного типа защиты — ее вторичность. Управляющее реле реагирует лишь в том случае, когда подшипники и проточный блок уже остаются без воды, которая их охлаждает и смазывает.

Когда производительность насоса выше дебета скважины, такое происходит несколько раз в день. Это уменьшает срок службы погружного насоса. Поэтому желательно поставить электродное устройство для контроля объема. Оно дает возможность выключить насос до возникновения аварии.

Типы защитных приборов

Печатная плата.

Для защиты и управления насосом можно применять разные виды и комбинации устройств.

Они делятся на 3 категории:

• пускозащитные приборы, основой которых являются печатные платы QA-50B или QA-60C;
• релейные управляющие блоки;
• устройства на основе микропроцессоров.

Приборы на основе печатных плат – это конструктивно и функционально завершенные устройства.

1. Они требуют подсоединения наружного оборудования: собственно насоса, нередко через пускатель (магнитный), реле давления, датчики уровня и пр.
2. Они имеют широкий выбор регулируемых опций и параметров: токовая (тепловая) защита, компенсация перепадов напряжения, контроль холостого хода и нагрузок на мотор и т.д.
3. Следует учесть, что вследствие законченности устройства, поменять логику его работы не представляется возможным.
4. Кроме этого, нередко модели не имеют опции смены значений реагирования по некоторым параметрам. Если плата выходит из строя, то нужно менять ее всю. По стоимости это почти то же самое, что купить новое устройство.

Релейные управляющие устройства.

Релейная автоматика на скважину очень разнообразна. Это могут быть и самые простые устройства и шкафы, в которых расположены приборы, регулирующие работу нескольких насосов.

Достоинства такой разновидности устройств:

• относительная надежность и простота конструкции;
• быстрая и легкая модернизация для нестандартного использования;
• если какой-либо элемент прибора сломается, то меняется только он.

Приборы на основе микропроцессоров.

Приборы, регулирующие работу и защищающие насосы, которые имеют основой микропроцессорные контроллеры, являются наиболее современными и сложными.

Они дают возможность контролировать следующие параметры эксплуатации агрегата:

• величину сопротивления его изоляции;
• температуру электромотора;
• последовательность чередования и асимметрию фаз;
• компенсируют пониженное/повышенное напряжение в сети;
• защищают движок от перегрузок и холостого хода;
• дают возможность учитывать время работы устройства и количество потребляемой при этом энергии.

Условия займов и способы получения

Получить до 30 тыс. рублей может каждый зарегистрированный гражданин России. Основное условие — достижение совершеннолетия. Подтверждение платежеспособности не требуется. Нужны только желание заключить сделку и паспорт.

Как оформить микрозайм:

1. Через калькулятор рассчитать требуемую сумму и срок.
2. Заполнить и отправить заявку.
3. Ожидать решения и зачисления денег.

Занять деньги в любое время без отказа стало проще. В 2020 году МФО максимально упростили процесс подачи заявки. Теперь для оформления ссуды необязательно лично приходить в офис. Достаточно позвонить по указанному номеру или подать онлайн заявку на сайте организации. Все операции будут проведены удаленно. Решение принимается быстро, и деньги переводятся мгновенно. Средства могут быть зачислены на банковскую карту, qiwi кошелек или получены другим способом.
