Характеристики автоматических выключателей на примере texenergo

Принцип работы защитного автомата

Основной функцией автоматических выключателей является защита изоляции проводов и силовых кабелей от разрушений под действием токов коротких замыканий. Эти приборы не способны защитить людей от поражения электротоком, они оберегают только сеть и оборудование. Действие автоматических выключателей обеспечивает нормальный режим функционирования проводки, полностью устраняя угрозу возгорания.

При выборе автомата нужно обязательно учитывать, что завышенные характеристики прибора будут способствовать пропуску токов, критических для проводки. В этом случае не произойдет отключения защищаемого участка, что приведет к оплавлению или возгоранию изоляции. В случае заниженных характеристик автомата линия будет постоянно разрываться при запуске мощной техники. Автоматы очень быстро выходят из строя вследствие залипания контактов под воздействием слишком высоких токов.

Основными рабочими элементами автоматов являются расцепители, непосредственно разрывающие цепь в критических ситуациях. Они разделяются на следующие виды:

• Электромагнитные расцепители. Они практически мгновенно реагируют на токи короткого замыкания и отсекают нужный участок в течение 0,01 или 001 секунды. Конструкция включает в себя катушку с пружиной и сердечник, втягивающийся под воздействием высоких токов. Во время втягивания сердечник приводит в действие пружину, связанную с расцепляющим устройством.
• Тепловые биметаллические расцепители. Обеспечивают защиту сетей от перегрузок. Они обеспечивают разрыв цепи при прохождении тока, не соответствующего предельным рабочим параметрам кабеля. Под действием высокого тока биметаллическая пластина изгибается и вызывает срабатывание расцепителя.

В большинстве автоматов, используемых в быту, используется электромагнитный и тепловой расцепитель. Слаженная комбинация этих двух элементов обеспечивает надежную работу защитной аппаратуры.

Автоматические выключатели разных производителей

Для выполнения отмеченных функций в стандартной конструкции применяют две технологии. При быстром увеличении силы тока выше определенного расчетом уровня соленоид создает магнитное поле, которое перемещает шток. Через механический привод этот узел размыкает контактную группу. Параметры узла рассчитывают с учетом пусковых нагрузок, чтобы исключить ложные срабатывания.

Вторая защита организована с применением известного явления – нагрева проводника пропусканием тока. Соответствующий участок цепи создают из биметаллической пластины. При повышении температуры она изменяет форму вплоть до разрыва контакта. В некоторых моделях автоматов предусмотрена специальная регулировка для настройки уровня чувствительности.

Не завышать! Что следует знать про автоматы

Столкнулся с тем, что многие не понимают, для чего служат автоматические выключатели (автоматы) и как они работают.  Предыстория такова…

Один знакомый пригласил меня на консультацию, проверить только что сделанную электрику в своей квартире. Электромонтажные работы выполняла бригада, состоящая из двух «специалистов», из числа тех, кто делает быстро, качественно и дешево (такое разве бывает?).

После завершения всех работ, заказчика не покидала навязчивая мысль — будет ли установленный автомат в щитке выбивать из-за той нагрузки, которую он запланировал (обычный кухонный набор — электрический чайник, микроволновая печь, духовой шкаф, и др. по мелочи).

После беглого осмотра объекта, понял, что грабли одни и те же что и у большинства заказчиков…

Итак, имеем на кухне две кабельные линии выполненные кабелем ВВГ. Первая 3×6 идет отдельно на розетку электрической плиты. К ней вопросов нет, линия защищена автоматом С-32. Вторая 3×1,5. Этого сечения для кухни мало, а на нее разведены все розетки фартука, вытяжка, подсветка, холодильник, телевизор и духовой шкаф. Изначально на данной линии был установлен автомат С-16 (максимально возможный на данное сечение), но после сомнений заказчика «чтобы не выбивал» мастера решили просто: «А мы Вам, на 25А поставим!», и поставили!

Так вот к чему я. Запомните, что в идеале, номинал автомата подбирается с учетом самого слабого места в электропроводке, и абсолютно не допустимо использовать автомат с номиналом тока выше, чем может выдержать кабель (зависит от сечения его жил). «Хочу 25А!», тут не прокатит. Вернее категорически запрещено!

Но давайте по порядку. Каждый кабель определенного сечения имеет допустимую токовую нагрузку для продолжительной работы. Если порог тока принудительно увеличивать, то проводники в кабеле начинают, греется и этим разрушают изоляцию, что, в конце концов, может привезти к возгоранию. Чтобы этого не случилось, и ставят ПРАВИЛЬНО подобранные автоматы. См таблицу ниже:

В нашей истории автомат 25А, для  сечения кабеля 1,5мм2 не подходит, и требует замены на 16А. Но будет ли он срабатывать, если нагрузка на него превысит номинал на отключение? Тут еще кроется несколько НО …

Во-первых, при увеличении тока номинала автомат не отключается сразу. И на это есть резкие основания. Существуют определенные электроприборы (холодильник, стиральная машина и т.д.) при включении которых возникает в несколько раз больший ток, чем во время постоянной работы. Поэтому чтобы избежать отключения автомата при каждом включении электроприборов и сделали задержку срабатывания. Такой скачок длится доли секунды и не представляет никакой угрозы для кабеля. Для удобства существуют разные типы автоматов — B, C ,D и др. У каждого типа свой диапазон мгновенного отключения:

тип B: от 3 до 5 номиналов включительно (удобен для освещения, питания нагревательных приборов, распространен слабо)тип C: от 5 до 10 номиналов включительно (самый востребованный тип для бытовой электрики, сильно распространен)тип D: от 10 до 20 номиналов включительно (используется для двигателей с большим пусковым током, широко используется в промышленности)

И, во-вторых, у всех автоматов существует диапазон в котором автомат не срабатывает (НЕ ОТКЛЮЧАЕТСЯ!) в течение определенного времени и для всех указанных выше типов они одни те же:

Отключение НЕ РАНЬШЕ, чем 1 час (1.13*Iн, где Iн — номинальный ток)Отключение НЕ БОЛЬШЕ, чем 1 час (1.45*Iн, где Iн — номинальный ток)

Как видим автомат на 16А будет держать нагрузку 18A (1.13*16=18,85) целый час! и нагрузку 23A (1.45*16=23,2) до часа. Из этого следует, что если у нас будет работать микроволновка 2200Вт и мы включим чайник 2200Вт (суммарно 2200+2200=4400/220=20A), то автомат не отключится сразу и даст нам возможность без проблем вскипятить воды.

Итог: Волноваться стоит не из-за отключения автомата, а о сечении кабеля, который питает линию. И если автомат выбивает, то значит он хорошо справляется со своей задачей и стоит задумываться о нормальной проводке или смириться и стараться не использовать одновременно мощные потребители.

Расчет сечения кабеля. Ошибки. Какую нагрузку выдерживает автомат на 25 ампер

Расчет сечения кабеля. Ошибки

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!

Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.

Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.

Обычно аргумент звучит так: «Кабель сечением 2,5 мм2  выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»

И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.

Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.

Обратимся к таблице 1.3.4. из ПУЭ.

Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?

Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.

А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.

Понятно, что при таких токах кабель просто сгорит.

В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.

К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.

ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения  выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!

Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.

Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.

Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.

Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.

Все эти моменты необходимо учитывать при расчете сечения кабеля.

Смотрите подробное видео:

Расчет сечения кабеля. Ошибки

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — стратегия выбора.

Как рассчитать номинальный ток автоматического выключателя?

Расчет сечения кабеля.

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

Расчет и выбор автомата по мощности и току

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Сечение кабеля для автомата c32

Сечение кабеля для автомата c32 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c32 более, чем час времени может протекать ток 36,16 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 6 мм² меди. Кабель с медными жилами сечением 6 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 42 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.

С другой стороны, через автомат c32, примерно, в течении часа может протекать ток 46,4 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 6 мм². Очевидно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.

Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c32 сечение его должно составлять 10 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания.  Единственное исключение провод СИП от опоры до ввода в дом.

Время-токовые характеристики

Время-токовая характеристика показывает, через какое время и при каком токе отключится автомат. Эти характеристиками также называют кривыми отключения или токо-временными характеристиками. Что точнее, поскольку именно от тока зависит, через какое время отключится автомат.

Кривые отключения или токо-временные характеристики

Поясню эти графики. Как я уже говорил выше, у защитного автомата есть два вида защиты – тепловая (от перегрузки по току) и электромагнитная (от КЗ). На графике работа тепловой защиты – это участок, который плавно спускается. Электромагнитная – кривая резко обрывается вниз.

Тепловая работает медленно (например, если ток превышает номинал в два раза  автомат выбьет примерно через минуту), а электромагнитная – мгновенно. Для графика В это мгновение “начинается”, когда ток превышает номинал в 3-5 раз, для категории С – в 6-10 раз, для D (не показан, поскольку в быту не применяется) – в 10-20 раз.

Как это работает – можно пофантазировать, что будет, если ток будет превышать номинал в 5 раз, а защита стоит с характеристикой “С”, как во всех домах. Автомат выбьет только через 1,5-9 секунд, как повезёт. За 9 секунд поплавится изоляция, и проводку надо будет менять. В данном случае поэтому КЗ лучше, чем перегруз.

25 ампер сколько киловатт. Подбор автоматического выключателя по мощности

Подбор автомата по мощности

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее»

Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего

В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Как правильно провести выбор автомата по мощности нагрузки

Схема подключения

Согласно ПУЭ, питающий проводник подключается к неподвижному микроконтакту. Это означает подключение сверху (могут быть и исключения). Нужно смотреть схему подключения, расположенную на корпусе устройства. Обозначения следующие:

• символ 1 на схеме показывает, куда подключается вход первого фазного проводника;
• 2 – показывает выход первого фазного проводника;
• 3 – вход;
• 4 – выход у двухполюсного аппарата;
• 5 – вход;
• 6 – выход у трехполюсного;
• 7 – вход;
• 8 – выход у четырехполюсного.

Если кроме цифр на схеме и контактах есть обозначение буквы N, здесь подключается нулевой проводник. Когда такого символа нет, ноль подключается на клеммы, обозначенные максимальными цифрами. Если фазные проводники подключаются сверху, то и ноль тоже. Если фазные проводники подключаются снизу, нулевой, соответственно, тоже снизу.

Модульный автомат C63

В этой статье рассматривается модульный автомат C63. Модульным автомат называется  из-за того, что каждый его полюс – это отдельный стандартный модуль.  Изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Таким образом, модульные автоматы отличаются от других видов автоматов методом изготовления корпусов и сборки. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Ширина модуля обычно 18 мм. Впрочем, у некоторых компаний производителей ширина модуля автомата может различаться. У ABB ширина модуля автомата 17,5мм. А вот у Siemens модуль автомата 17,6мм.

В некоторых сериях специализированные модульные однополюсные автоматы могут быть нестандартной ширины. Но, все равно, измеряются в стандартных модулях компании производителя. К примеру, автомат может быть шириной 0,5 модуля или 1,5 модуля.

Как правило, с задней стороны модульного автоматического выключателя расположена защёлка. Защелка позволяет крепить автоматы на DIN рейки, расположенные в электрощите.

Обычно, серии модульных автоматических выключателей выпускают на номинальный ток до 125 ампер. Чаще всего, бытовые серии автоматов изготавливаются на ток до 63 ампер.

Емкость автомата и показатель мощности

В ответ на вопрос, 16 ампер сколько киловатт, стоит указать, что подобный автоматический выключатель может выдержать нагрузку на 3,5 кВт в однофазной сети и 18,2 кВт в трехфазной сети. Прибор на 32А — 7 и 36,5 кВт, устройство на 40А — 8,8 и 45,6 кВт, аппарат на 63А — 13,9 и 71,8 кВт соответственно. При этом напряжение питания в розетке в первом случае должно составлять не более 220 вольт, а во втором случае — не более 380 вольт.

Мощность или сила нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы рассчитывать это число, нужно взять токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Обратите внимание! Мощность аппарата 16А равна 3520 Вт, 32А — 7040 Вт, 40А — 8800 Вт, 63А — 13860 Вт в однофазной цепи. Мощность аппарата 16А равна 6080 Вт, 32А — 12160 Вт, 40А — 15200 Вт, 63А — 23940 Вт в трехфазной цепи. Перевод в киловатты представлен в выше

Перевод в киловатты представлен в выше.

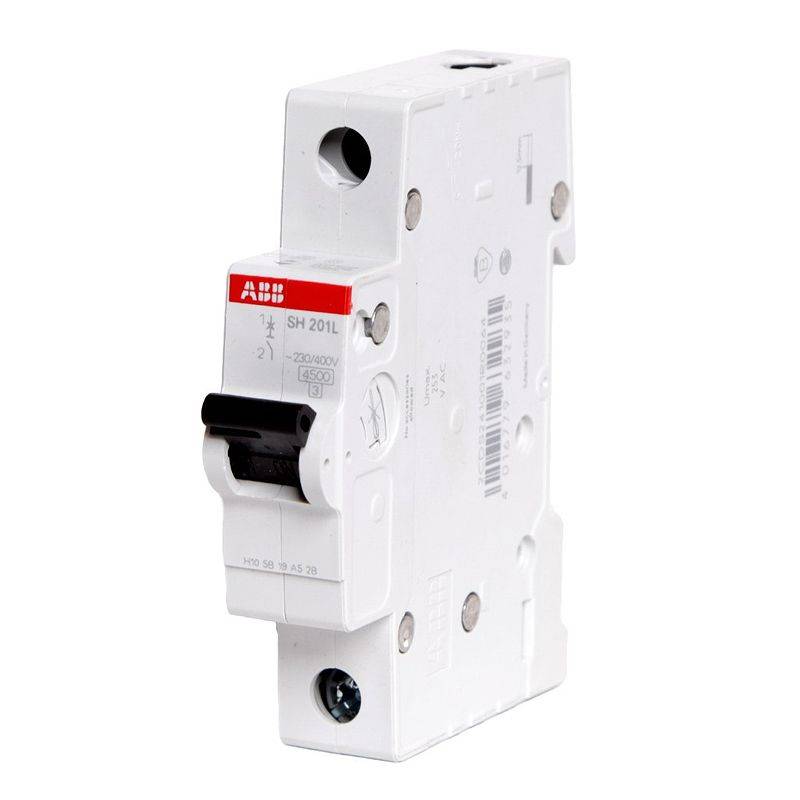

Модульный автомат abb s201 c16

В этой статье рассматривается модульный автомат abb s201 c16а. Автомат называется  модульным из-за того, что каждый его полюс представляет собой отдельный стандартный модуль.  По существу, изготовление многополюсных автоматов осуществляется соединением нескольких однополюсных модулей друг с другом. Бесспорно, модульный автомат отличаются от других видов автоматов методом изготовления корпуса и его сборкой. Например, автомат в литом корпусе представляет собой цельный монолитный прибор. Его нельзя разобрать на отдельные полюса. Соответственно, из нескольких однополюсных автоматов нельзя собрать автомат многополюсный.

Подводим воду

Решая вопрос, подключения стиральной машины к водопроводу, имейте в виду, что для этого существует несколько вариантов, общими для которых являются две вещи: давление воды в трубах должно быть достаточным (обычно не менее одной атмосферы), а также вода эта обязана быть чистой. Низкое давление можно повысить, поставив перед стиралкой повышающий насос, а для очистки воды ставят фильтр-сетку.

Теперь можно рассмотреть варианты подведения воды к нашей машинке.

Врезка при помощи обжимной муфты

Взяв гибкий шланг диаметром три четверти дюйма, подсоединяем его с одной стороны к стиральной машине, а с другой – к отдельному вентилю, который надо будет врезать в водопроводную трубу с помощью обжимной муфты (если труба металлическая).

Составные части обжимной муфты.

Состоит такая муфта из двух половинок, надевающихся на трубу и затягивающихся болтами, и резьбового отвода, на который накручивается кран (лучше шаровый). Для протока воды в трубе сверлим отверстие, прямо через надетую муфту.

Пример подключения к водопроводу при помощи обжимной муфты. Фото – srbu.ru

Врезка в металлопласт при помощи фитинга

Если же трубы для подвода холодной воды состоят из металлопластика, используем специальный тройник, называемый фитингом. Вырезаем кусок трубы в нужном месте, и в получившийся проем вставляем фитинг, к которому присоединяем шаровый кран. Места соединения уплотняем резиновыми манжетами.

Врезка в металлопласт при помощи тройника.

Подключение при, помощи тройника

Можно использовать более простой вариант – подключить стиралку (опять же гибким шлангом) к смесителю, или же к подводу воды в сливной бачок унитаза. Шланг при этом должен быть достаточно длинным, а для его подсоединения обычно используется тройник. Перед тем, как стирать, шланг смесителя придется каждый раз откручивать.

Это вариант можно рассматривать скорее как временный, да и выглядит он не очень эстетично. Подключение к водопроводному шлангу сливного бачка вполне практичный метод, но его можно задействовать лишь в том случае если стиральная машина и унитаз находятся в одном помещении.

Подключение стиральной машины к подводу сливного бачка унитаза. Фото – gor-servis.ru

Подключение стиральной машины без водопровода

А что делать в том случае, если водопровод в доме не проведен? Жаль отказываться от такой удобной вещи, как стиральная машина-автомат, на даче, например. Для подключения стиральной машины без водопровода необходимо поднять на высоту не менее метра, а лучше выше, большой бак для воды, а от его дна провести шланг к вводу машинки. Так создастся необходимое для ее работы давление воды. Более дорогим способом будет покупка насосной станции.

Сфера применения

Функционально устройство выполняет защитную функцию по отношению к проводам. Во время замыкания или перегрузки происходит процесс нагревания жилы, плавление изоляции и последующее возгорание. Чтобы этого не произошло, устанавливают автомат, который отключается раньше, чем напряжение достигает номинальных для провода пределов.

Автоматические выключатели с16 используют в качестве вводного устройства перед счетчиком. Устанавливают его в щитках квартир, частных домов, офисов. Как правило, к устройству подключают разводку на розетки для электрических приборов.

Важно! Если к одному кабелю подведен блок из 2-5 гнезд, то ставится отдельный автомат. Тоже касается стиральной машинки

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Где применяется автомат c40

Само собой, в быту автомат C40 чаще всего применяется как вводной, до счетчика. Естественно, если выделенная мощность составляет 8,5кВт для однофазной сети или 15кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.

Однополюсные и двухполюсные автоматы c40 могут быть применены как автоматы на отдельный электроприбор мощностью около 8,5килоВатт. Безусловно, только если вводной автомат выше по номинальному току.

Трехполюсные и четырехполюсные автоматы c40 также могут применяться для отдельного электроприемника мощностью 15КилоВатт.

Строго говоря, автомат c40 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.

По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок.  С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.

Читайте также

Ток условного «неотключения» автомата — 1,13•In

Ток не отключения автоматического выключателя. Что это такое и откуда он берётся? Рассмотрим ВТХ защитного устройства — автомата. На оси Х (абсцисс), отражающей кратность тока нагрузки в цепи к номинальному току (I/In), находим цифру — 1,13.

Из этой точки вверх проводим вертикальную линию. (На рисунке, расположенном ниже, линия выделена красным цветом.)

Ищем точки пересечения этой линии с кривой времени срабатывания автомата. Видим, что таких точек нет. Делаем вывод, что автомат не сработает, если в цепи будет ток, превышающий номинальный в 1,13 раз.

Автоматические выключатели, пропуская через себя ток, превышающий их номинальный в 1,13 раз, должны поддерживать работу цепи на протяжении целого часа (ГОСТ 50345). При невыполнении этого условия, устройства автоматической защиты бракуются.

Условный ток не расцепления любого автомата составляет 1,13•In. При такой токовой нагрузке устройство защиты не отключается:

1. 1 час у автоматов с номиналом менее 63 А;
2. 2 часа у автоматов с номиналом более 63 А.

На графиках времятоковых характеристик автоматических выключателей производителями отмечается точка условного не расцепления (1,13•In).

Если через эту точку провести вертикальную прямую, становится видно место её пересечения с нижней кривой на участке 60-120 минут. К примеру, при прохождении тока 1,13•In = 11,3 (А) через автомат, номинал которого составляет 10 А, его тепловой расцепитель не разомкнёт цепь на протяжении 1 часа.

Так же, при прохождении тока 1,13•In = 18,08 (А) через автомат номиналом 16 А в течение 1 часа не сработает его тепловой расцепитель.

Ниже приведены значения токов условного не расцепления для автоматических выключателей различного номинала:

Номинальный ток автомата (Ампер)	Ток неотключения (перегруз 13 %)
6	6,78
10	11,3
16	18,08
20	22,6
25	28,25
32	36,16
40	45,2

В соответствии с времятоковыми характеристиками, автоматы не будут срабатывать при прохождении через них токов, указанных в правом столбце

Это особенно важно, если в вашей сети возможно подключение большой нагрузки, а электропроводка устарела, изоляция проводов нарушена, монтажные работы были проведены некачественно

Тогда ток не отключения автомата возрастёт, а сечение отходящего кабеля может оказаться недостаточным для создавшейся нагрузки. Поэтому, старайтесь выбрать защитное оборудование и сечение проводников с оправданным запасом. Чтобы не заниматься каждый раз расчетами, обращайтесь к представленной ниже информации.
